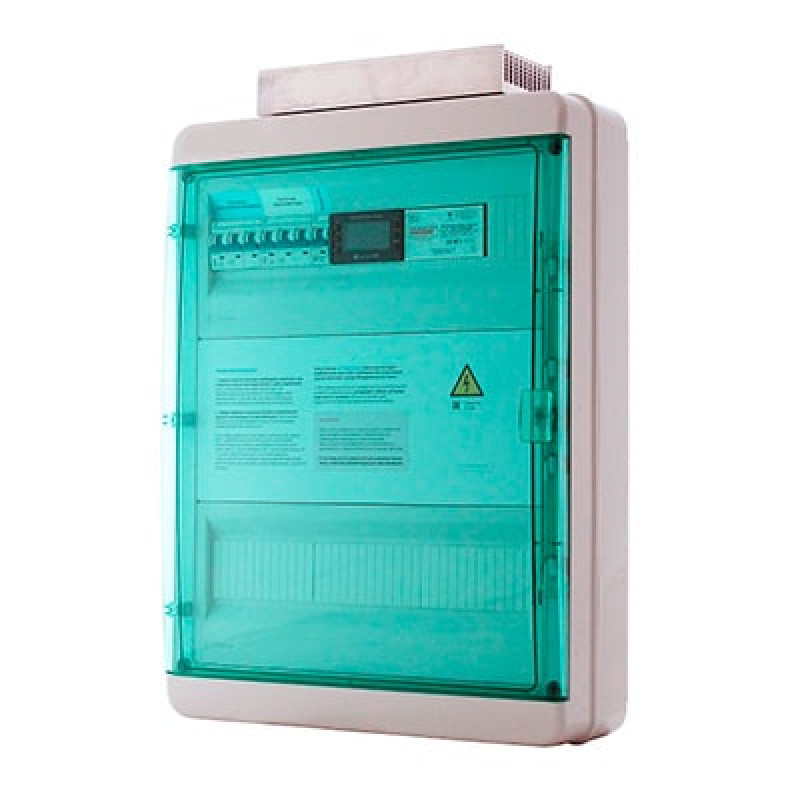

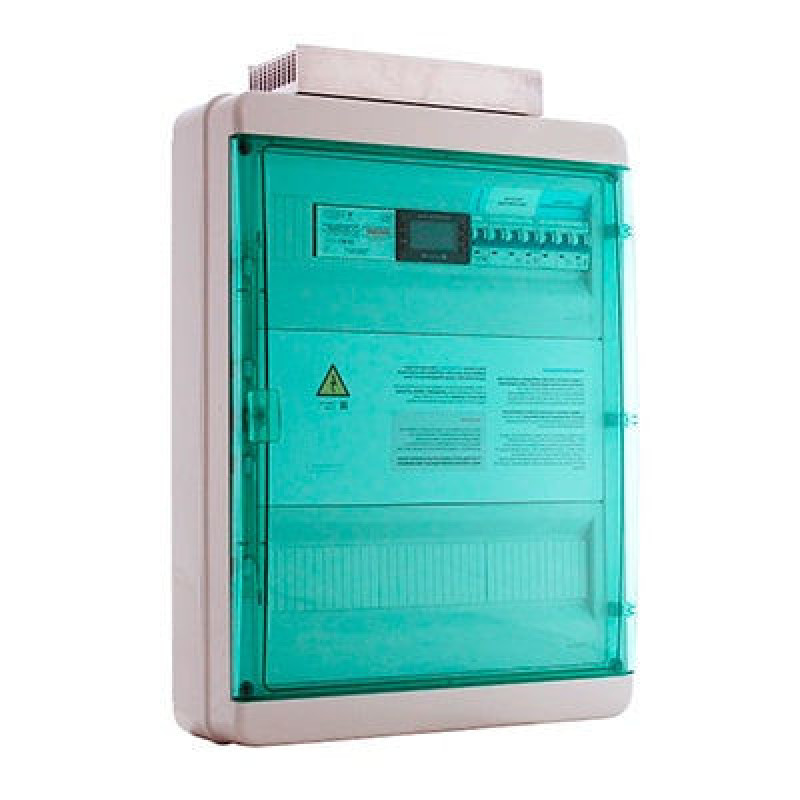

Щит управления приточно-вытяжной вентиляцией с электрическим калорифером ЩУВ 36-Э330-ВЧ330-ЭКО

Основные функции щита управления ЩУВ 36-Э330-ВЧ345-ЭКО:

ВЕНТИЛЯТОРЫ

- Управление трехфазными приточным и вытяжным вентиляторами (~380В) мощностью до 4,5кВт каждый осуществляется сблокировано (без возможности раздельного включения и управления);

- Пуск и управление вентиляторами осуществляется через внешние преобразователи частоты, или регуляторы скорости (выведены клеммы для управления скоростью 0-10В и «Сухой контакт» для разрешения на запуск преобразователей частоты);

- Контроль работы двигателей вентилятора (по датчику перепада давления, или термоконтактам);

ЭЛЕКТРОКАЛОРИФЕР

- Плавное управление трехфазным (~380В) электрическим нагревателем при помощи ШИМ (0-10В), мощностью до 30кВт. Электрический нагреватель разбит на ступении по 15кВт, одна плавная, одна дискретная;

- Защита электрического нагревателя по термоконтакту калорифера;

- Автоматическое отключение нагревателя при отказе вентилятора (при установке реле давления на приточном вентиляторе, или подключении термоконтакта);

- Настраиваемое время продувки электрического калорифера;

ФРЕОНОВЫЙ ОХЛАДИТЕЛЬ

- Управление 1 контуром через релейный «сухой» контакт. Выведены клеммы на запуск ККБ.

ВОЗДУШНЫЕ ЗАСЛОНКИ

- Управление заслонками (откр/закр) с напряжением 220В, как с возвратной пружиной, так и без (обращаем внимание, что некоторые приводы без возвратной пружины могут не поддерживать 2-точечное управление, которое используется в щите);

ПРОЧИЕ ВОЗМОЖНОСТИ

- Контроль загрязнения фильтра (по датчику перепада давления);

- Возможность внешнего запуска/остановки установки, посредством замыкания/размыкания контакта дистанционного управления

- Измерение температуры наружного воздуха (датчик типа NTC10k);

- Измерение температуры приточного воздуха (датчик типа NTC10k);

- Измерение температуры комнатного, или вытяжного воздуха (датчик типа NTC10k), для управления фреоновым охладителем;

- Отключение вентиляции по сигналу «Пожар»

- Поддержка диспетчеризации (заложены сетевые переменные основных параметров, с протоколом связи RS-485/ModBus RTU);

- Переключение режимов Вентиляция/Нагрев как в автоматическом режиме, так и вручную;

- Сообщение об аварийных ситуациях и ошибках с текстовым выводом на дисплей;

- Недельный таймер;
