Канальная и бесканальная вентиляция

Компания ООО "АирВэй" выпускает системы канальной, вытяжной, приточной, промышленной вентиляции, вентиляторы воздуховодов, канальные, дымоудаления, вентиляционные стальные узлы прохода, решетки, диффузоры и воздухораспределители, автоматику, шумоглушители, установки, адаптеры и камеры статистического давления, дефлекторы, фильтры, крепеж и расходный материал.

От правильной вентиляции зависит многое, с ее помощью в помещениях можно создать правильный микроклимат, в котором будет безопасно находиться людям, а также будут созданы условия для хранения продукции и правильной эксплуатации многих предметов и материалов. Циркуляция воздуха создается разными способами, и воздушные массы могут перемещаться канальным или бесканальным способом.

Вентиляционная система может иметь как бесканальное, так и канальное исполнение. Бесканальная не имеет сети воздуховодов, и воздухообмен происходит через какие-либо отверстия в стенах — окна, форточки, фрамуги и т.д. Канальная же подразумевает наличие вентиляционных каналов, по которым воздух транспортируется и подается (или наоборот отводится) в определенные места.

Что представляет собой канальная вентиляция

Главной особенностью канальной вентиляции является то, что воздух по помещению распространяется с помощью воздуховодов, проложенных по его периметру. Таким способом можно обслуживать большие пространства, это могут быть производственные цеха, кухни ресторанов, бассейны, аквапарки, торговые центры, офисы, жилые дома, квартиры и помещения других назначений.

Канальная система позволяется создать эффективную приточно-вытяжную вентиляцию, и с помощью встроенных в воздуховоды вентиляторов перемещать поток воздуха на разные расстояния.

Также система может иметь и другие дополнительные элементы, такие как фильтры, защитные регулируемые заслонки, охладители, нагреватели, осушители и увлажнители. С их помощью можно создать полные условия комфортного и безопасного нахождения в помещении.

Канальная вентиляция имеет достаточно сложное устройство, поэтому обязательно требует предварительного проектирования. Делать это должны специалисты, так как только они смогут подобрать подходящее оборудование и составить схему прокладки воздуховодов. Они должны быть расположены таким образом, чтобы воздухообмен совершался в каждой части помещения.

Также обязательно учитываются особенности воздуха и примесей, которые могут в нем содержаться. Например, для удаления пара или дыма вытяжные каналы должны отводить воздух из верхней части помещения, а для тяжелых паров и других веществ, которые быстро оседают, необходимо располагать вытяжку ниже.

Воздуховоды

Главным элементом канальной вентиляции являются воздуховоды, так как именно с их помощью поток воздуха перемещается от одной точки к другой. Они бывают разных типов.

Требования к ним всегда устанавливаются одинаковые:

• воздуховоды должны быть полностью герметичны, чтобы избежать потерь воздуха, а также препятствовать смешиванию вытяжного и приточного потока;
• необходимо соблюдать допустимый уровень шума, для чего каналы изготавливаются из звукопоглощающего материала, а также устанавливаются специальные шумоглушители;
• обязательно наличие дополнительной теплоизоляции;
• воздуховоды должны обеспечивать необходимый поток воздуха, чтобы его мощность соответствовала нормам обслуживания помещения;
• каналы должны быть компактными, насколько это возможно в разных условиях, чтобы они не занимали полезное пространство.

Из какого материала изготавливаются воздуховоды:

• Пластик - обычно применяются при строительстве частных домов. Они легко устанавливаются, имеют небольшой вес, способны выдерживать перепады температур и воздействие агрессивных примесей. Вариантов пластиковых воздуховодов может быть несколько, это поливинилхлорид, полипропилен, ПВД, полиэтилен и другие, каждый материал обладает своими особенностями.

• Металл - более традиционный вариант, достаточно часто встречающийся в помещениях разного назначения. Обычно используется сталь, оцинкованная, нержавеющая или черная. Такие воздуховоды устойчивы к коррозии, огнеупорны и способны выдерживать разные температуры.

• Текстиль - новый вид воздушных каналов, чаще всего их используют в составе приточной вентиляции. Они имеют небольшой вес, устойчивость к влаге и просты в монтаже.

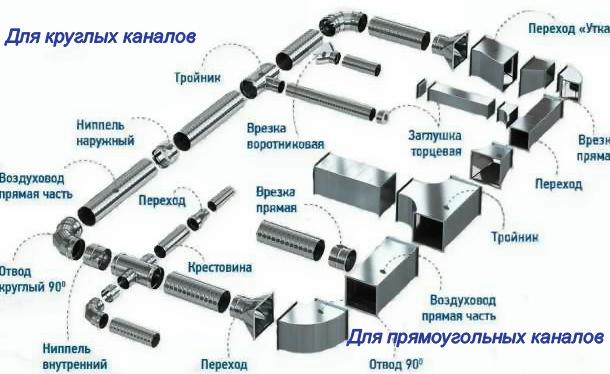

По форме сечения воздуховоды бывают круглые и прямоугольные. Также есть отдельная категория - гибкие воздуховоды. Они представляют собой гофрированную трубу, каркас которой выполняется их пластика, а верхнее покрытие делается из алюминиевой фольги. Такие изделия могут принимать любую форму, но из-за того, что они не прямые, а имеют повороты, скорость воздушного потока снижается, что обязательно нужно учитывать.

Также воздуховоды различаются и по типу установки, это может быть:

• открытый способ - каналы прокладываются по периметру помещения и оставляются в первоначальном виде или же помещаются в специальные короба;
• закрытый - воздуховоды монтируются под навесными потолками или в специальных нишах, и видно может быть только распределительные решетки, через которые поток воздуха распространяется по помещению.

Чтобы во время движения воздуха и при работе вентиляторов не создавалось лишнего шума, воздуховоды оснащаются шумоглушителями. Они бывают разных типов и подбираются по форме и диаметру воздуховода. Устанавливаются глушители, как правило, уже после монтажных работ и запуска системы, чтобы выявить самые шумные ее участки.

Что такое бесканальная вентиляция

При организации бесканальной вентиляции воздуховоды не используются, а поток воздушных масс перемещается естественным способом или под воздействием вентиляторов. Воздуховоды устанавливаются только для вытяжки воздуха, и выводятся они на крышу.

Обычно такой вариант применяется в жилых домах, небольших складах, гаражах и других помещениях, где такого воздухообмена будет достаточно.

Приточный воздух может поступать естественным путем, то есть через окна, двери или специальные клапаны и отверстия. Также это может быть и принудительная вентиляция, когда для забора уличного воздуха устанавливается специальное оборудование, которое будет его дополнительно обрабатывать. Основным распределителем воздуха в таком случае становятся вентиляторы.

Бесканальная вентиляция имеет свои преимущества, к которым относится:

• экономичное использование - при естественной вентиляции электроэнергия не тратится совсем, а при механической она нужна только для работы двигателей вентиляторов;
• ее просто устанавливать, монтаж не занимает много времени, нет необходимости в составлении схемы прокладки воздуховодов;
• она намного дешевле в организации;
• пространство в помещении не занимается совсем.

Но также есть и свои недостатки:

• если речь идет только о естественной циркуляции воздуха, то она полностью зависит от погодных условий, так как важна разница температур;
• также при естественной вентиляции приточный воздух не проходит очищений и другой обработки, его параметры остаются такими, какими были на улице;
• даже если вентиляция механическая, то ее мощности может не хватать для обслуживания больших помещений, и для полноценного обмена воздуха с вредными примесями.

Рекуператоры воздуха

Эти устройства заслуживают отдельного внимания, они могут использоваться как в канальной, так и бесканальной вентиляции. Рекуператоры предназначены для подогрева воздушных масс, чтобы температуры в помещении соответствовала нормам.

Особенность рекуператоров заключается в том, что они забирают тепло от вытяжного воздуха и передают его приточному.

Конструкции бывают разных типов и устроены таким образом, чтобы потоки между собой не перемешивались, а значит, что приточный воздух всегда будет оставаться чистым.

При бесканальной вентиляции рекуператоры монтируются прямо в стену, на выходе вытяжного воздуха и поступлении приточного. Такое оборудование позволяет значительно сэкономить средства на подогреве воздуха, даже в зимнее время года.

Отправить заявку

Канальная вентиляция. Воздуховоды

Назначение и применение оборудования

Канальная вентиляция включает в себя набор оборудования для подачи и обработки воздуха, которое может монтироваться непосредственно в воздуховоды круглого(или через адаптер) или прямоугольного сечений.

Основой системы является компактный канальный вентилятор, который также устанавливается непосредственно в круглый(или через адаптер) или прямоугольный воздуховод. Канальная вентиляция выпускается:

• для стандартных круглых каналов с типоразмерами 100, 125, 160, 250, 315 миллиметров, хотя на рынке можно встретить и вентиляторы с 355 , 400 и более до 800 типоразмерами.
• для стандартных прямоугольных каналов с типоразмерами с прямоугольными воздуховодами номинальным сечением 400х200, 500х250, 500х300, 600х300, 600х350, 1000х500 мм.:

Стандартные типоразмеры позволяют скомпоновать приточные и вытяжные системы вентиляции производительностью по воздуху от 50 до 1600 м³/ч и свободным напором на сеть до 800 Па.

Если требуется обеспечить больший расход воздуха, то может использоваться канальная вентиляция для прямоугольных каналов, которая позволяет получить производительность до 6000 м³/ч и включает более широкий спектр оборудования. Альтернативным вариантом для систем вентиляции являются готовые мини-приточные установки и модульные центральные кондиционеры.

Системы канальной вентиляции на российском рынке традиционно относят к полупромышленному вентиляционному оборудованию. Это уже не бытовые устройства, как, например, вытяжные вентиляторы для ванных комнат, которые конечный пользователь может самостоятельно выбрать и установить.

Несмотря на простоту, канальная вентиляция требует грамотного проектирования, правильного подбора оборудования и высокого качества монтажных работ. Кроме того, для управления канальной вентиляцией требуются базовые элементы автоматики.

Разнообразие используемых сегодня приборов автоматики позволяет делегировать им выполнение множества самых разных функций, среди которых:

• отслеживание текущего состояния входящих в систему агрегатов;
• контроль их работы;
• изменение или поддержка каких-либо параметров работы приборов;
• изменение режима работы системы — по времени (расписанию), в связи с какими-либо внешними изменениями, в
• связи с присутствием/отсутствием людей в помещении;
• предупреждение аварий;
• подача сигналов о неисправностях.

Решая вышеуказанные задачи, автоматика управления вентиляцией обеспечивает не только правильность и безопасность функционирования всей системы, но и экономию средств владельца здания или арендатора помещения за счет:

• снижения расходов на обслуживание вентиляционного оборудования;
• экономии электроэнергии (путем гибкой подстройки системы автоматики под меняющиеся условия);
• снижения аварийности и времени простоев оборудования;
• уменьшения расходов на ремонт.

Благодаря простоте, компактности и доступной цене канальные системы широко применяются для вентиляции как квартир и частных домов, так и объектов коммерческого назначения:

• ​офисов,
• кафе и ресторанов,
• небольших торговых,
• производственных и складских помещений.

Даже спецификации таких крупных объектов, как «Москва-Сити» или «Лахта Центр», содержат оборудование для канальной вентиляции.

• Размещение канальной вентиляции в здании не требует использования отдельного помещения венткамеры, хотя, конечно же, ее наличие — ​наиболее правильное решение. Как правило, оборудование монтируется за подвесным потолком (крайне желательно, чтобы он был разборным) в подсобных и служебных помещениях, коридорах, а иногда непосредственно в обслуживаемом помещении.

Ограничением является уровень создаваемого вентилятором шума, который должен не только соответствовать требованиям СНиП, но и отвечать ожиданиям заказчика. Конечно же, каждый производитель позиционирует свою продукцию как малошумную, но по-настоящему мало­шумными являются только специальные вентиляторы в шумоизолированном корпусе, которые стоят в несколько раз дороже стандартных.

• Канальная вентиляция представляет собой своего рода конструктор, и, для того чтобы проектировщику было удобно работать с таким конструктором, необходимо как минимум иметь достаточный набор компонентов для комплектации полноценной приточной системы вентиляции.

Канальное оборудование круглого сечения

Широкий спектр канального оборудования с прямоугольным сечением позволит собрать систему вентиляции любой сложности в помещении любого типа.

• Канальный вентилятор прямоугольный
• Воздухонагреватели электрические
• Канальные вентиляторы с колесом SV
• Шумоизолированные вентиляторы SBV
• Прямоугольные шумоглушители
• Воздухоохладители фреоновые
• Пластинчатые рекуператоры
• Крышные вентиляторы SRV

• Кассетные фильтры
• Карманные фильтры
• Каплеуловители DC
• Вентиляторы с загнутыми вперед лопатками
• Гибкие вставки для прямоугольных каналов
• Воздушный клапан для прямоугольных каналов
• Воздухоохладители водяные
• Воздухонагреватели водяные
• ELK энергосберегающие вентиляторы
• ELKI малошумные энергосберегающие вентиляторы
• ELQ в шумоизолированном корпусе на базе ETALINE

• Секции бактерицидной обработки воздуха для прямоугольных каналов

Внимание! При помощи адаптера канальный вентилятор может присоединяться к круглым воздуховодам.

Канальные вентиляторы

Канальные вентиляторы изготавливаются для установки непосредственно в воздуховоды канальных систем вентиляции в производственных, общественных и коммерческих помещениях. Они предназначены для оснащения воздуховодов различной формы сечения, соответственно будет отличаться и форма корпуса: выпускаются круглые, квадратные, прямоугольные канальные вентиляторы.

На примере:

Производство канальных центробежных вентиляторов завода ТИТАН организовано в четком соответствии с ТУ 4861-019-15185548-04. Корпуса из оцинкованной стали, применение различных видов соединения (саморезы, заклепки, точечная сварка), лопатки и колеса из специальных пластмасс или той же оцинкованной стали, порошковая окраска, двигатели отечественных и зарубежных производителей (немецкие «EBM» и испанские «EMC») — наши вентиляторы не подведут вас в работе!

Чем хорош канальный вентилятор?

Устройство данного типа вентиляторов обеспечивает следующие преимущества при их использовании:

• компактность — небольшой вес и объем упрощают перевозку, монтаж и замену агрегата;
• совмещение внешнего ротора двигателя и рабочего колеса, что обеспечивает небольшие габариты, а также хорошее охлаждение;
• технологичность — возможность смонтировать квадратный или круглый канальный вентилятор в любом положении;
• удобство регулирования скорости вращения при помощи изменения напряжения, подаваемого на двигатель агрегата;
• наличие встроенных термоконтактов с автоматическим перезапуском, предохраняющих двигатель от перегрева;
• купить канальный вентилятор предпочитают и из соображений экономии — при запуске вентилятор потребляет минимум энергии;
• долговечность и надежность — при самых жестких условиях работы (в рамках допустимых) двигатель гарантированно проработает до 40 000 часов, при этом вентилятор не требует технического обслуживания.

Условия эксплуатации

Вентиляционный завод ТИТАН предлагает потребителю вентиляторы канальные, цена которых находится в самом выгодном соотношении к качеству. Данный тип оборудования предназначен для использования в помещениях с температурой воздуха от -15 до +40 °С. Температура же перекачиваемых газовых масс может доходить до +60 °С. Газы в помещении не должны быть взрывоопасными. Содержание взвесей в перекачиваемом центробежным канальным вентилятором воздухе не должно превышать 100 мг/м³ — при этом необходимо исключить попадание в вентилятор липких или волокнистых частиц.

• Степень защиты электродвигателя вентилятора — IP-44. Это означает, что оборудование может эксплуатироваться во влажных помещениях. Например, вытяжной канальный вентилятор может быть установлен в моечном цехе.

Стоит помнить, что вентилятор канальный центробежный требует тщательного соблюдения рекомендуемых длин воздуховода при монтаже. На входе длина воздуховода не должна быть меньше его диаметра, на выходе она должна превышать этот диаметр, как минимум, трехкратно.

Особенности подбор вентиляторов

• Конечно, все компоненты канальной вентиляции различных производителей рассчитаны на стандартные размеры каналов и могут использоваться совместно, но на практике очень неудобно подбирать вентилятор одного производителя, нагреватель другого, фильтр третьего, а шумоглушитель четвертого. Ведь это разные каталоги, разные программы подбора, разные специалисты технической поддержки.

Да и закупать оборудование гораздо удобнее и выгоднее у одного производителя, даже несмотря на возможную разницу в ценах на отдельные позиции. Поэтому при выборе марки оборудования важно обратить внимание на полноту и доступность модельного ряда. Иногда бывает так, что какой-то компонент заявлен производителем, но по факту срок поставки составляет 8–10 недель или цена существенно выше, чем в среднем по рынку.

Воздуховоды

Воздуховоды — важнейший элемент любой системы вентиляции. Они представляют собой закрытые каналы, по которым потоки воздуха перемещаются в необходимом направлении. Системы воздуховодов — это подчас очень сложная сеть, состоящая из собственно каналов, шахт, рукавов, соединяющих отдельные вентиляционные агрегаты (кондиционеры, вентиляторы и т. д.) в единое целое.

Типы и функциональное назначение воздуховодов

Разнообразие схем, задач и вариантов комплектации вентиляционных систем закономерно ведет к возникновению потребности в разных типах воздухопроводящих каналов. Сегодня можно купить воздуховоды в огромном ассортименте. Для удобства всю номенклатуру этой продукции принято разделять по нескольким признакам.

По форме сечения различают воздуховоды круглые и прямоугольные. В некоторых случаях из круглых каналов изготавливаются также эллиптические. Круглые изделия более просты и технологичны в изготовлении, нежели воздуховоды прямоугольные. При производстве последних множество деталей соединяются в единое целое, к тому же, на них расходуется больше материала. Круглые воздуховоды обеспечивают большую скорость воздушного потока, они легче, проще в монтаже и меньше шумят. Однако прямоугольные воздуховоды для вентиляции более удобны для прокладки в помещениях.

По материалу, использованному для изготовления, можно выделить следующие группы изделий: из нержавеющей и оцинкованной стали, из различных видов пластика и металлопластика. Все они имеют свои преимущества и ограничения.

• Например, воздуховоды из стали, цена которых, естественно, выше пластиковых, незаменимы для оснащения систем вентиляции в условиях высоких температур. Причем, если стальные оцинкованные воздуховоды применимы при температурах воздушных масс до +80 °С, то нержавеющие выдерживают температуру до +500 °С. Легкостью, прочностью и эстетичностью отличается воздуховод гофрированный из алюминия и пластика. Поливинилхолоридные воздуховоды находят применение на производствах, связанных с агрессивными газовыми средами.

По конструкционному исполнению металлические воздуховоды разделяют на прямошовные (фальцевые), спирально-навивные и спирально-сварные. Производство воздуховодов первого типа технологически более простое — они изготавливаются из металлического листа, которому придается форма трубы круглого или прямоугольного сечения. Спиральным способом может быть изготовлен гибкий воздуховод практически любого диаметра. Пластиковые модели изготавливают методом отливки в виде шлангов или рукавов.

По степени жесткости воздуховоды можно разделить на жесткие, полужесткие и гибкие. Гибкие воздуховоды (спиральные или гофрированные) просто монтировать и обслуживать, они легче и ремонтопригоднее, однако отличаются повышенным уровнем шума. Полужесткие вентиляционные воздуховоды достаточно удобны, но не обеспечивают высокую скорость потока. Поэтому для разветвленных схем вентиляции используются жесткие воздуховоды из оцинкованной стали. Цена их выше, но этот тип пользуется наибольшим спросом, так как обеспечивает прочность всей системы. Это важно для промышленных производств, где расчет воздуховодов всегда предусматривает наличие больших нагрузок.

Канальная вентиляция с производительностью по воздуху от 50 до 1600 м³/ч и свободным напором на сеть до 800 Па.

Чтобы скомплектовать приточную установку на базе канальной вентиляции для круглых каналов (рис. 1), желательно, чтобы набор доступных компонентов включал в себя:

• вентилятор канальный;
• вентилятор канальный с ЕС‑двигателем;
• вентилятор канальный в шумоизолированном корпусе (желательно);
• регулятор оборотов вентилятора;
• гибкие виброгасящие хомуты для крепления вентилятора;
• наружная решетка декоративная круглая (желательно);
• жалюзийная наружная решетка квадратная (желательно);
• обратный клапан для круглых каналов;
• заслонка с сервоприводом ~220 вольт с возвратной пружиной;
• фильтрующий блок с фильтром грубой очистки EU 3;
• фильтрующий блок с фильтром тонкой очистки EU 7;
• электрический нагреватель для круглых каналов, канальный датчик, регулятор мощности;
• водяной нагреватель для круглых каналов (желательно);
• шумоглушитель канальный.

Пример: Многозональный центробежный вентилятор ВЕНТС ВК ВМС

Многозональный центробежный вентилятор производительностью до 355 м³/ч в пластиковом корпусе. Предназначенный для одновременной вытяжки воздуха из нескольких помещений (до 5). Используется в вытяжных системах вентиляции жилых и небольших коммерческих помещений.

Применение

ВК ВМС 125 — многозональный вентилятор предназначенный для одновременной вытяжки воздуха из нескольких помещений (до 5). Используется в вытяжных системах вентиляции жилых и небольших коммерческих помещений. Является отличным выбором для установки в вытяжных системах вентиляции помещений с повышенной влажностью: санузлов, кухонь и др. Вентилятор имеет 4 всасывающих патрубка 80 мм и 1 всасывающий патрубок 125 мм.

Конструкция

Корпус вентилятора изготовлен из высококачественного пластика. Герметичная монтажная коробка. Для более удобного подключения и использования, вентилятор может оснащаться шнуром питания с электрическим разъемом IEC C14 (ВК ВМС…Р).

Двигатель

Вентилятор оборудован однофазным двигателем с внешним ротором оснащенным центробежным рабочим колесом с назад загнутыми лопатками. Двигатель имеет встроенную тепловую защиту с автоматическим перезапуском и снабжен подшипниками качения для обеспечения большего срока эксплуатации (40 000 часов).

Регулировка скорости

Регулировка может быть как плавной, так и ступенчатой и осуществляться с помощью тиристорного или автотрансформаторного регулятора. К одному регулирующему устройству могут подключаться сразу по несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Монтаж

Простой и легкий монтаж. Допускается монтаж под любым углом относительно оси вентилятора. Присоединение к стене или потолку осуществляется при помощи крепежных кронштейнов.

ВЕНТС ВК ВМС в квартире.

Вентиляторы для круглых каналов

До появления канальных вентиляторов на рынке присутствовали только осевые и центробежные вентиляторы с промышленными асинхронными моторами.

При этом осевые вентиляторы имеют небольшой располагаемый напор и ограниченную рабочую кривую, которая делает их малопригодными для работы на сеть. Центробежные вентиляторы, в свою очередь, требуют большого пространства для установки и обслуживания, отличаются значительным уровнем шума и вибраций, а рабочая кривая для большинства моделей также имеет ряд ограничений.

Поэтому долгое время сделать механическую вентиляцию с небольшим расходом воздуха было довольно сложно. В то же время возрастали требования к уровню комфорта в помещениях. В 70-х годах прошлого столетия ситуация принципиально изменилась — ​промышленность освоила выпуск двигателей с внешним ротором. Теперь у производителей появилась возможность установить рабочее колесо непосредственно на внешний ротор двигателя, который, по сути, является его корпусом. В результате появилась компактная конструкция, объединяющая рабочее колесо и электродвигатель (рис. 2).

Следующим шагом стала установка рабочего колеса с двигателем с внешним ротором в компактный корпус, в котором всасывающий и нагнетающий патрубки канального вентилятора располагаются на одной оси, напротив друг друга, что очень удобно при монтаже (рис. 3).

В результате появился новый тип вентилятора — ​канальный (рис. 4). Из-за того, что в таких вентиляторах используется центробежное рабочее колесо, в документации некоторых производителей они называются центробежными вентиляторами для круглых каналов.

Основные достоинства канального вентилятора с двигателем с внешним ротором: компактные размеры и небольшой вес, достаточный свободный напор, приемлемый уровень шума, возможность монтажа горизонтально, вертикально и под наклоном, монтаж непосредственно в воздуховод без изменения направления потока, возможность тиристорного регулирования производительности для однофазных вентиляторов, доступная цена.

Следующим этапом стало появление и внедрение электронно-коммутируемых двигателей (EC‑двигателей) в начале 2000-х годов.

EC‑двигатель представляет собой дальнейшее развитие концепции двигателя с внешним ротором. Для вращения ротора встроенная система электронного управления ЕС‑двигателя дозированно подает электроэнергию на обмотки стартера. При этом текущее положение ротора отслеживается датчиком Холла.

Встроенная система электронного управления позволяет изменять скорость вращения двигателя без применения дополнительного частотного или тиристорного регулятора. Достаточно просто подать соответствующий управляющий сигнал или команду сетевого протокола (например, ModBus), и ЕС‑двигатель плавно изменит скорость вращения в диапазоне от 0 до 100% номинальной скорости.

Созданные на базе новых двигателей EC‑вентиляторы сначала нашли применение в установках центрального кондиционирования, компактных вентиляционных установках, а затем стали использоваться и в круглых канальных вентиляторах, внешне практически не отличающихся от моделей предыдущего поколения.

Продвижению более дорогих канальных вентиляторов с ЕС‑двигателями способствует европейская политика ужесточения норм энергосбережения. Традиционные канальные вентиляторы с асинхронным двигателем уже не соответствуют новым требованиям. Также нельзя недооценивать потенциал ЕС‑вентиляторов, открывающий новые возможности автоматизации простых канальных систем. К некоторым моделям EC‑вентиляторов можно напрямую подключить датчики температуры воздуха или концентрации СО2, от текущих показаний которых будет зависеть производительность вентилятора.

В ассортименте большинства зарубежных и отечественных производителей уже появились канальные вентиляторы для круглых каналов с обозначением «ЕС» в маркировке, а модели предыдущего поколения постепенно снимаются с производства.

Конструкция канального вентилятора не меняется на протяжении десятилетий. Однако и здесь появляются новшества и нестандартные решения.

В 2017 году на рынке были представлены канальные вентиляторы PrioAir от компании Systemair (рис. 5) с осевым рабочим колесом, практически не занимающие места при монтаже.

Максимальный присоединительный диаметр данной серии вентиляторов составляет 250 миллиметров, максимальная производительность — ​около 1000 кубометров воздуха в час при свободном напоре на сеть 300 Па. Последний параметр вызывает сомнения в целесообразности использования вентилятора в приточной системе, но для вытяжных каналов при доступной стоимости эта серия может стать отличным решением. Дополнительное преимущество — ​низкий уровень шума (не более 48 дБ(А)).

Еще одна интересная серия канальных вентиляторов с диагональными лопатками TD-Silent компании S&P (рис. 6) имеет классическою канальную компоновку, но оснащается осевым рабочим колесом и выпускается в пластиковом корпусе, призванном улучшить акустические характеристики устройства. Сложно сказать, удалось ли разработчикам достичь поставленной цели. По крайней мере, на рынке имеются модели с аналогичным уровнем шума, при этом отличающиеся более высокой производительностью.

Технические данные для подбора вентилятора

Чтобы подобрать канальный вентилятор, необходимо знать его рабочую характеристику — ​зависимость напора от расхода воздуха (рис. 7). На графике зависимости нужно найти требуемую точку и убедиться, что производительность и напор вентилятора соответствуют нужным значениям, а сама рабочая точка расположена в рекомендуемой области кривой.

Следующий параметр — ​номинальная потребляемая электрическая мощность вентилятора. В каталогах должна быть указана также потребляемая мощность в рабочей точке в виде таблицы или графика, эти данные могут потребоваться при сравнении оборудования различных производителей или для выполнения расчета энергопотребления системы в процессе эксплуатации.

Наконец, нужны данные по уровню шума. Для подбора шумоглушителей и акустического расчета системы требуются данные по уровню звуковой мощности, генерируемой в канал, причем для каждой октавной полосы Lw. А для оценки шума от корпуса вентилятора нужны значения уровня звуковой мощности в окружение.

• Кроме этого, производители обычно указывают уровень звукового давления Lp(A). Но, для того чтобы этот параметр можно было корректно использовать, в каталоге должно быть четко обозначено, на каком расстоянии от вентилятора указан уровень шума и для каких условий — ​открытого пространства или закрытого помещения.
• Также в каталогах могут быть указаны КПД вентилятора, удельный коэффициент энергоэффективности SFP, скорость вращения, емкость конденсатора и другие параметры, но все они не так важны при выборе оборудования.

Общий обзор рынка. Основные производители, представленные на рынке. Подбор вентиляторов.

Чтобы разработать проект канальной вентиляции, нужно знать подробные технические характеристики вентиляторов, желательно представленные в форме удобного каталога. Очень полезна в данном случае программа подбора. Кроме того, необходима документация на полный набор оборудования для круглых каналов, включая основные технические параметры и данные о потерях давления в зависимости от расхода.

На российском рынке представлено около 20 производителей канальных вентиляторов для круглых каналов. Прямой поиск в Интернете по запросу «канальный вентилятор» и опрос специалистов позволили определить список лидеров в этом сегменте. При отборе также учитывались доступность и полнота технической документации. К сожалению, на некоторых сайтах производителей нет полной информации о продукции, но есть предложение обратиться за дополнительной информацией, подав электронную заявку. В условиях ограниченного времени на проектирование и при наличии доступной информации об аналогичных продуктах других производителей далеко не каждый решит воспользоваться таким предложением.

При поиске в Интернете обнаружилась интересная тенденция: первыми в выдаче оказываются отечественные и китайские производители, а продукция хорошо известных и зарекомендовавших себя на рынке производителей отображается далеко не на первых страницах.

Получив список из 11 производителей, продукция которых доступна на российском рынке, попробуем найти наиболее подходящую марку для решения конкретной задачи:

Допустим, требуется создать канальную систему приточной вентиляции производительностью 600 кубометров воздуха в час. Такому расходу наилучшим образом соответствует диаметр канала 250 миллиметров. Предварительно оцениваем потери напора на элементах системы (обратный клапан, фильтр, нагреватель, шумоглушители, наружная решетка) в 150 Па. Соответственно задачей будет определить свободный напор на сеть для канальной приточной системы при фиксированном расходе 600 кубометров воздуха в час, а также основные рабочие параметры вентилятора в этой рабочей точке. Отдельно для оценки потенциала вентиляторов определим максимальную производительность при свободном напоре вентилятора в 300 Па.

У многих производителей канальные вентиляторы одного типоразмера представлены в высоконапорном и стандартном исполнении. В данном обзоре рассматриваются модели с большей производительностью. Изначально планировалось сделать сравнение только для центробежных канальных вентиляторов с АС‑двигателем, но в итоге в обзор были включены и ЕС‑вентиляторы.

Systemair

Оборудование канальной вентиляции для круглых каналов от компании Systemair появилось на российском рынке одним из первых. Вентиляторы для круглых каналов выпускаются со стандартными асинхронными двигателями в двух вариантах исполнения и с ЕС‑двигателями. Для выбора можно воспользоваться онлайн-программой подбора и электронными каталогами на интернет-сайте. Программа подбора и каталоги содержат все необходимые данные для проектирования и выбора оборудования. Пожалуй, единственное неудобство может быть в том, что производительность вентиляторов в печатной версии каталога указана в кубических метрах в секунду.

Ассортимент компонентов для канальной вентиляции включает все необходимые элементы, в каталоге подробно представлены схемы подключения и технические характеристики.

Rosenberg

Каталоги компании Rosenberg рассчитаны на профессионалов в области конструирования систем вентиляции. Они содержат большое количество информации о механических и электрических параметрах оборудования. Это единственный каталог из участвующих в настоящем обзоре, в котором для канального вентилятора приводится диаграмма полного давления и отдельно дается динамическое давление. А вот уровень звукового давления на расстоянии от корпуса отсутствует, но его можно рассчитать на основании данных о звуковой мощности, которые подробно приведены в каталоге.

Вентиляционное оборудование Rosenberg производства Германии может иметь дополнительные приспособления. К примеру, электрический нагреватель воздуха, шумопоглотитель, диффузор, решетки для защиты, температурный регулятор, показатель температуры и многие другие. Наличие таких опций значительно расширяет удобство использования бесшумных вентиляторов для вытяжки.

Существует программа подбора вентиляторов PoVent10, которую нужно установить на компьютер и получить код активации для полноценного использования. Программа содержит огромный (для проектировщиков систем канальной вентиляции просто избыточный) объем рабочих параметров для каждого вентилятора.

Согласно информации, представленной на российском сайте, компания Rosenberg производит две линейки канальных вентиляторов для круглых каналов — ​стандартную и с EC‑двигателями, но, как пояснили в компании, в русскоязычном каталоге представлены только стандартные модели, так как вентиляторы с ЕС‑двигателями в Россию не поставляются из-за низкого спроса.

Что касается компонентов для канальной вентиляции, то их ассортимент в компании минимален, так как она не специализируется на данном сегменте.

Soler&Palau

Стандарные вентиляторы для круглых каналов имеют по одной модели со стандартным двигателем для каждого стандартного типоразмера. Каталог вентиляторов достаточно подробен и содержит все необходимые для проектирования и выбора оборудования данные.

Для подбора вентиляторов S&P можно использовать онлайн-программу конфигуратор EASYVENT, которая доступна на сайте компании и имеет русифицированный интерфейс.

При использовании программы для получения характеристик уровня шума можно выбрать условия измерения — ​в открытое пространство, полусферу или закрытое помещение, а также указать расстояние до вентилятора. Программа позволяет получить распечатку с подробными характеристиками вентиляторов и 3D‑модели для AutoCAD, MagiCAD и Revit.

Из принадлежностей программа-конфигуратор позволяет выбрать только регуляторы скорости вращения. Полный каталог оборудования S&P содержит все необходимые компоненты для системы вентиляции, даже такие редкие, как, например, капиллярный термостат защиты от замерзания для водяного канального нагревателя. Канальные вентиляторы для круглых каналов можно купить через интернет-магазин дистрибьютора, компоненты для систем вентиляции на сайте дистрибьютора не представлены, но их также можно заказать.

Ostberg

На официальном сайте компании Ostberg есть удобная и быстроработающая страница для подбора канальных вентиляторов (на английском языке), где можно легко получить все необходимые параметры для любой рабочей точки или подобрать вентилятор. На сайте представлены 3D‑модели для Revit и AutoCAD. Каталог оборудования выполнен на самом высоком уровне, но не переведен на русский язык. Для каждой позиции в каталоге оборудования имеется свой QR‑код.

Модельный ряд канальных вентиляторов включает стандартные вентиляторы в нескольких модификациях и ЕС‑вентиляторы. В таблице сравнения в качестве стандартного варианта была выбрана модель CK 250 B ErP, которая имеет улучшенные характеристики и соответствует директиве ErP 2006. Уровень звукового давления в окружение для такого вентилятора составляет всего 44 дБ(A) (рис. 8).

На европейском рынке компания предлагает полный набор компонентов для канальной вентиляции, включая даже такие редкие блоки, как водяной охладитель для круглых каналов в комплекте с трехходовым клапаном и насосом. На российском рынке приобрести оригинальные компоненты довольно сложно, поэтому компании, занимающиеся продвижением вентиляторов Ostberg, предлагают альтернативные варианты компонентов. Канальные вентиляторы этой марки широко представлены в дилерских интернет-магазинах.

«КОРФ»

Каталог компании «КОРФ» имеет отдельный раздел — «Оборудование для круглых каналов», в котором представлены сразу и канальные вентиляторы, и компоненты, что очень удобно при подборе. Модельный ряд вентиляторов

Модельный ряд вентиляторов содержит по одной модели для каждого типоразмера, рабочий диапазон температур вентиляторов начинается от —40оС. В каталогах приведены необходимые данные для подбора и даже акустические характеристики, но пояснения к ним вызывают вопросы. Так, в названии таблицы указан «Уровень звуковой мощности», но используется обозначение Lp(A), которое обычно соответствует уровню звукового давления. При этом работать с каталогом на этапе проектирования достаточно просто.

NED

Технические характеристики оборудования и аксессуаров для канальной вентиляции компаний NED и «КОРФ» практически идентичны. Каталоги имеют разное оформление, но содержат одну и ту же информацию, различаясь лишь маркировкой оборудования. Плюсом компании NED является наличие на сайте паспортов на канальные вентиляторы.

Неватом

Сайт компании оформлен в современном стиле и оптимизирован под мобильные устройства. У компании есть собственный интернет-магазин, в котором цены на канальные вентиляторы сообщаются только по запросу.

Канальные вентиляторы представлены в общем каталоге «Вентиляция» без компонентов и ссылок на их наличие. Модельный ряд включает вентиляторы со стандартным асинхронным двигателем в двух модификациях — ​„Стандарт“ и «Премиум». В каталоге подробно указаны все данные, необходимые для проектирования и выбора оборудования. Внимание заслуживает возможность установки обычного канального вентилятора в шумоглушащий бокс, что позволяет снизить уровень шума в окружение на 13–14 дБ.

Компоненты для канальной вентиляции можно найти в каталоге «Детали систем вентиляции» и других. Информация по компонентам недостаточно полная, например, отсутствуют сведения о потерях напора на обратном клапане, но имеющихся сведений для выбора модели оборудования достаточно.

«Ванвент»

Канальные вентиляторы «Ванвент» предлагаются поисковыми системами в числе первых. Производитель выпускает стандартные вентиляторы и вентиляторы с ЕС‑двигателем. На сайте сразу приведены розничные цены на оборудование. Однако технические каталоги как таковые на сайте не представлены. Для ЕС‑вентиляторов информация полностью отсутствует, а для стандартных вентиляторов ссылка на технические характеристики открывает каталог рабочих колес с двигателем производства ebm-papst. Очевидно, производитель предполагает, что данные для отдельного рабочего колеса совпадают с характеристиками канального вентилятора в корпусе.

Не каждый проектировщик согласится с таким подходом, поэтому сделать корректный подбор оборудования для нашего обзора по предоставленной информации не представляется возможным. Данные по шуму также не содержат необходимых пояснений и не могут быть использованы для сравнения оборудования.

На сайте производителя можно найти различные компоненты для канальной вентиляции, но сгруппированы эти компоненты бессистемно и без указания необходимых для проектирования технических данных.

«Ровен»

Канальные вентиляторы компании «Ровен» идут в первых строчках выдачи поисковых систем. Канальная вентиляция изначально представлена как комплексное решение, а не отдельные компоненты. Примечательно, что на сайте представлены видеоролики по подключению канальных вентиляторов.

Модельный ряд включает по одной модели вентилятора на каждый стандартный типоразмер, есть данные по уровню звуковой мощности как в канал, так и в окружение. Но данные по шуму не содержат достаточных для корректного использования пояснений. Приведена простая и понятная схема подключения электропитания. Указан рабочий диапазон температур от —40оС, что важно в условиях нашего климата. Есть информация о необходимости наличия прямых участков до и после вентилятора, что очень важно при монтаже. Набор оборудования, представленный как аксессуары для канальной вентиляции, достаточно скромен, однако полный каталог оборудования включает все необходимые компоненты с техническими характеристиками.

«Airone»

Каталог канальных вентиляторов довольно лаконичен, в нем приведены только номинальные характеристики вентиляторов и рабочие характеристики «напор — расход». Данные об уровне шума присутствуют, но не имеют четких пояснений.

Модельный ряд ограничивается одной стандартной линейкой. В каталоге канальных вентиляторов отсутствует информация о других компонентах канальной вентиляции, но в разделе «Сетевые элементы» можно найти некоторые компоненты. Канальные нагреватели для круглых каналов вынесены в отдельный раздел. В каталоге представлено достаточно информации для подбора.

«Вентс»

На удобном сайте можно быстро найти канальные вентиляторы для круглых каналов. Модельный ряд очень разнообразен, в частности, для каналов диаметром 250 миллиметров представлено не менее 5 различных моделей, как стандартных, так и с ЕС‑двигателем.

Прямо на сайте можно увидеть рабочие кривые вентиляторов и выбрать требуемые напор и расход, получить данные по мощности и номинальным шумовым характеристикам.

Каталог имеет все необходимые данные для проектирования, даже КПД вентиляторов, но дополнительно хотелось бы видеть схемы подключения к электропитанию.

В каталоге и на сайте есть ссылка на раздел «Принадлежности», где представлен практически полный набор компонентов для канальной вентиляции со всеми необходимыми для проектирования данными.

Результаты обзора

В таблице 1 представлен сводный обзор производителей вентиляторов для круглых каналов. По 10-балльной шкале дана ориентировочная оценка основных инструментов для подбора и проектирования канальной вентиляции. Разумеется, оценка носит субъективный характер и составлена на базе информации, имеющейся на сайтах компаний-производителей в открытом доступе.

Общая тенденция такова, что иностранные производители предоставляют более полную и подробную информацию в своих технических каталогах, а также предлагают программы для удобного подбора оборудования. Из рассмотренных отечественных производителей программу подбора на своем сайте имеет только компания «Вентс», но ее возможности уступают зарубежным конкурентам.

В таблице 2 приведены технические характеристики стандартных канальных вентиляторов для круглых каналов, подобранных для обеспечения заданной производительности.

• Самый большой свободный напор на сеть при расходе 600 кубометров воздуха в час обеспечивают вентиляторы Airone и «Вентс».
• Самый низкий уровень шума заявлен у вентилятора Ostberg.
• А самая низкая потребляемая мощность у вентиляторов Systemair, Ostberg и S&P.

В таблице 3 приведены данные для вентиляторов с ЕС‑двигателем.

• Самым тихим получился вентилятор Systemair, который имеет уровень звукового давления всего 40 дБ(А).
• А ЕС‑вентиляторы Ostberg и «Вентс» обладают существенно более высокими напором и расходом, в том числе по сравнению со стандартными вентиляторами с асинхронным двигателем.

Приведенный обзор рынка носит ознакомительный характер и показывает, что, несмотря на достаточно большое количество компаний-производителей, предлагаемое оборудование для канальной вентиляции различается как по техническим параметрам, так и по наличию и удобству использования инструментов подбора.

• Большинство производителей предлагает достаточный набор компонентов для канальной вентиляции и может предоставить нужную для проектирования информацию об оборудовании.
• Технические каталоги некоторых производителей нуждаются в доработках и дополнениях. Хорошим инструментом для продвижения оборудования в данном сегменте также является программа подбора вентиляторов.
• Дальнейшее развитие рынка канальной вентиляции будет связано с внедрением канальных ЕС‑вентиляторов, которые позволяют добиться лучших технических параметров, а также выводят возможности автоматизации канальной вентиляции на новый уровень.

Канальная вентиляция с производительность по воздуху до 6000 и более м³/ч

Система канальной вентиляции для круглых каналов

Пример: Канальный центробежный вентилятор ВЕНТС ВКП мини

Применение:

Приточные и вытяжные системы вентиляции небольших помещений различного назначения при ограниченном пространстве для монтажа. Предназначены для соединения с круглыми воздуховодами диаметром 80 и 100 мм. Различные варианты исполнения корпусов с количеством всасывающих патрубков от 1 до 6 позволяют использовать один вентилятор для вытяжки загрязненного воздуха из нескольких помещений одновременно, что значительно упрощает монтаж вентиляционной системы.

Конструкция:

Корпус вентилятора изготовлен из стали с полимерным покрытием. Высота корпуса составляет всего 94 мм для модели ВКП 80 мини и 112 мм для модели ВКП 100 мини, что позволяет монтировать вентилятор в помещениях с ограниченным свободным пространством.

• Откидывающаяся крышка и свободный доступ к двигателю облегчает установку и дают возможность обслуживать вентилятор и воздуховоды без демонтажа.

Двигатель:

Однофазный трехскоростной двигатель с внешним ротором и центробежным рабочим колесом из оцинкованной стали. Рабочее колесо имеет вперед загнутые лопатки и обеспечивает высокое давление в канале. Специальная «SMART» турбина (двигатель и рабочее колесо) позволяет поддерживать постоянный расход воздуха в помещении, регулируя скорость вращения колеса в зависимости от сопротивления в вентиляционном канале.

• Двигатель имеет встроенную тепловую защиту с автоматическим перезапуском. Применение в двигателе подшипников качения обеспечивает большой срок эксплуатации (40 000 часов). Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 44.

Регулировка скорости:

Скорость вращения вентилятора изменяется автоматически, в зависимости от сопротивления вентиляционной системы, обеспечивая постоянный расход воздуха. При дополнительной установке трехпозиционного переключателя возможно ручное управление тремя скоростями вращения двигателя.

• При необходимости плавной или ступенчатой регулировки скорости, можно применять симисторный или автотрансформаторный регулятор, подключив его к клемме максимальной скорости двигателя. К одному регулирующему устройству могут подключаться одновременно по несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Монтаж:

Допускается монтаж под любым углом относительно оси вентилятора. Присоединение к стене осуществляется с помощью крепежного кронштейна, который входит в комплект поставки. Подача питания на вентилятор осуществляется через наружную клеммную коробку.

• Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.

Системы канальной вентиляции для прямоугольных каналов

Назначение и применение

Условные обозначения:

• Канал-ПKВ — прямоугольный канальный вентилятор
• 40-20 — типоразмер (по прямоугольному присоединительному сечению ВxН)
• 4 — количество полюсов электродвигателя 220 или 380 — напряжение питания электродвигателя, В

Вентиляторы канальные прямоугольные Канал-ПKВ для прямоугольных каналов предназначены для монтажа в компактных стационарных системах приточной и вытяжной вентиляции, а также кондиционирования воздуха производственных, общественных и жилых зданий.

• Канальные вентиляторы Канал-ПКВ имеют компактные размеры, позволяющие применять их в условиях ограниченного пространства, обеспечивают удобство монтажа и обслуживания, а также универсально сочетаются с другими элементами систем канальной вентиляции. Канальные вентиляторы сохраняют работоспособность вне зависимости от их пространственной ориентации.
• Канальные вентиляторы Канал-ПКВ используются для перемещения сред, допустимое содержание пыли и других твердых примесей в которых не должно превышать 0,1 г/м³. Наличие липких, волокнистых и абразивных компонентов, а также взрывоопасных примесей не допускается. Температурный диапазон перемещаемой среды варьируется от –30°С до +40°С.

Выбор модели канального вентилятора Канал-ПКВ, его аэродинамические и акустические характеристики, габаритные размеры, потребляемая мощность определяются поставленной задачей по воздухообработке и параметрами вентиляционной сети.

• Корпус вентилятора выполнен из оцинкованной стали, что обеспечивает надежную защиту от коррозии. Соединение деталей корпуса осуществляется с использованием заклепок или точечной сварки. Внешняя поверхность корпуса может быть выполнена с нанесением порошкового покрытия.
• В корпусе вентилятора вне зависимости от типоразмера предусмотрена сервисная крышка, обеспечивающая прямой доступ к рабочему колесу и двигателю, что позволяет осуществлять сервисные и ремонтные работы без извлечения установленного корпуса вентилятора из канала воздуховода.

Рабочие колеса канальных вентиляторов с загнутыми вперед лопатками выполнены из оцинкованной стали и проходят тщательную статическую и динамическую балансировку.

• Канальные вентиляторы серии Канал-ПКВ комплектуются асинхронными одно- или трехфазными электродвигателями с внешним ротором. Они характеризуются малой потребляемой мощностью и значительным ресурсом эксплуатации. Подшипники, используемые в электродвигателях данного класса, позволяют осуществлять монтаж канальных вентиляторов в любом пространственном положении с сохранением работоспособности двигателя.

Эксплуатация при максимально допустимой температуре предполагает срок службы не менее 40 000 часов непрерывной работы без осуществления сервисного обслуживания.

• Класс защиты электродвигателя IP54. Небольшой по своим габаритам электродвигатель располагается внутри рабочего колеса канального вентилятора, образуя общую компактную конструкцию, обладающую рядом преимуществ.
• Совмещение вращающихся элементов вентилятора, рабочего колеса и электродвигателя, позволяет осуществлять точную балансировку. Расположение электродвигателя внутри рабочего колеса вентилятора в воздушном потоке обеспечивает эффективное охлаждение двигателя поступающим воздухом, что способствует увеличению срока службы вентиляторов за счет снижения термической и механической нагрузки на подшипники

Электродвигатели канальных вентиляторов стандартно комплектуются термоконтактным реле, обеспечивающим комплексную тепловую защиту. Установленное в обмотках электродвигателя термореле регистрирует температуру и при достижении максимально допустимого значения размыкает электроцепь, прерывая подачу электропитания на двигатель вентилятора.

Оснащение термоконтактным реле обеспечивает защиту электродвигателя:

• от превышения допустимого значения температуры перемещаемой среды,
• от перегрузки,
• обрыва фазы, заклинивания ротора.

Для обеспечения полноценной защиты двигателя термореле должны быть включены в цепь катушки пускателя. Наряду с использованием термоконтактных реле для защиты электродвигателей канальных вентиляторов рекомендуется использовать автоматические выключатели.

Однофазные электродвигатели снабжены пусковым конденсатором, укрепленным на корпусе вентилятора. Электромонтажные соединения собраны в клеммной коробке, соответствующей IP54.

Для уменьшения потерь, связанных с турбулентностью воздушного потока, на входе и выходе из канального вентилятора должен быть расположен прямой участок воздуховода или шумоглушитель.

Минимальные рекомендуемые длины прямых участков составляют: 1 диаметр воздуховода со стороны входа и 3 диаметра воздуховода со стороны выхода для круглых вентиляционных каналов.

Для прямоугольных вентиляционных каналов рассчитывается эквивалентный диаметр воздуховодов рассчитывается по следующей формуле:

где:

• D — диаметр эквивалентного круглого воздуховода;
• H — высота прямоугольного воздуховода;
• B — ширина прямоугольного воздуховода.

Габаритные размеры Канал-ПКВ

Пример: Канальный центробежный вентилятор с тепло- и звукоизоляцией ВЕНТС ВКПИ с ЕС двигателем

Применение:

Приточно-вытяжные системы вентиляции и кондиционирования помещений различного назначения, требующих экономичного решения и управляемой системы вентиляции.

Применение ЕС-моторов в вентиляторе ВКП позволило уменьшить потребление электроэнергии в 1,5-3 раза и при этом обеспечить высокую производительность и низкий уровень шума. Это особенно важно в случае применения вентиляторов в системах общественных объектов (банки, супермаркеты, рестораны, отели и т.д.), вблизи жилых домов, а также в бытовой сфере (например, вентиляция частных бассейнов).

Предназначены для соединения с прямоугольными воздуховодами номинальным сечением 600х300, 600х350, 700х400, 800х500, 900х500, 1000х500 мм.

Конструкция:

Корпус вентилятора изготовлен из оцинкованной стали со слоем звуко- и теплоизоляции из минеральной ваты толщиной 50 мм. Все внутренние элементы вентилятора соединены между собой при помощи заклепок. Вентилятор оснащен присоединительными стандартными фланцами шириной 20 мм.

Двигатель

Используются высокоэффективные электроннокоммутируемые (ЕС) моторы постоянного тока с внешним ротором, оборудованные рабочим колесом с загнутыми назад лопатками. Такие моторы являются на сегодняшний день наиболее передовым решением в области энергосбережения. ЕС-моторы характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения.

• Несомненным преимуществом электронно-коммутируемого двигателя является высокий КПД (достигает 90%).

Встроенные функции и управление

Управление вентилятором осуществляется при помощи внешнего управляющего сигнала 0-10 В (регулировка производительности осуществляется в зависимости от уровня температуры, давления, задымленности и других параметров).

• При изменении значения управляющего фактора ЕС-вентилятор изменяет скорость вращения, и подаёт ровно столько воздуха, сколько необходимо для вентиляционной системы. Максимальная скорость вращения вентилятора не зависит от частоты электрического тока в сети (возможна работа как в сети с частотой тока 50 Гц, так и 60 Гц). Вентиляторы можно объединять в единую компьютерную сеть управления. Программное обеспечение позволяет с высокой точностью управлять работой объединенных в сеть вентиляторов. На дисплей компьютера выводятся все параметры системы, и, при необходимости, можно задавать индивидуальный режим работы для каждого вентилятора в сети.

Монтаж

Вентиляторы монтируются в разрыв прямоугольных воздуховодов и не требуют специального крепления, если подсоединение осуществляется непосредственно к ним. В случае подсоединения через гибкие вставки, необходимо крепление к строительной конструкции при помощи опор, подвесок или кронштейнов. Вентилятор может устанавливаться в любом положении, учитывая направление потока воздуха (обозначено стрелкой на корпусе вентилятора). Также необходимо предусмотреть доступ для обслуживания вентилятора.

Для ревизии и технического обслуживания предусмотрена технологическая крышка на корпусе вентилятора.

Пример: Канальный центробежный вентилятор ВЕНТС ВКПФ

Применение

Приточные и вытяжные системы вентиляции помещений различного назначения при ограниченном пространстве для монтажа. Предназначены для соединения с прямоугольными воздуховодами номинальным сечением 400х200, 500х250, 500х300, 600х300, 600х350, 700х400, 800х500, 900х500, 1000х500 мм.

Конструкция

Корпус вентилятора изготовлен из оцинкованной стали.

Двигатель

Используются 4-х, 6-ти и 8-ми полюсные асинхронные двигатели с внешним ротором и рабочим колесом из оцинкованной стали с вперед загнутыми лопатками. Вентиляторы с таким исполнением турбины отличаются высокой производительностью и сравнительно большим перепадом давления. Для осуществления тепловой защиты от перегрева в обмотку двигателя встроены термоконтакты с выведенными клеммами для подключения внешних устройств защиты. Применение в двигателях подшипников качения обеспечивает большой срок эксплуатации. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку. Двигатель в вентиляторе имеет класс защиты IP 44.

Регулировка скорости

Регулировка может быть как плавной, так и ступенчатой и осуществляться с помощью тиристорного или автотрансформаторного регулятора. К одному регулирующему устройству могут подключаться несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Монтаж

Вентиляторы монтируются в разрыв прямоугольных воздуховодов и не требуют специального крепления, если подсоединение осуществляется непосредственно к ним. В случае подсоединения через гибкие вставки, необходимо крепление к строительной конструкции при помощи опор, подвесок или кронштейнов. Вентилятор может устанавливаться в любом положении, учитывая направление потока воздуха (обозначено стрелкой на корпусе вентилятора). Также необходимо предусмотреть доступ для обслуживания вентилятора. Подача питания на вентилятор осуществляется через наружные клеммы. Для ревизии и технического обслуживания в вентиляторе предусмотрена технологическая крышка на корпусе.

Варианты применения вентиляторов ВЕНТС ВКПИ ЕС и ВКПФ:

ВЕНТС ВКПИ ЕС в школьном классе.

ВЕНТС ВКПФ в складских помещениях.

ВЕНТС ВКПИ ЕС на парковочной стоянке.
