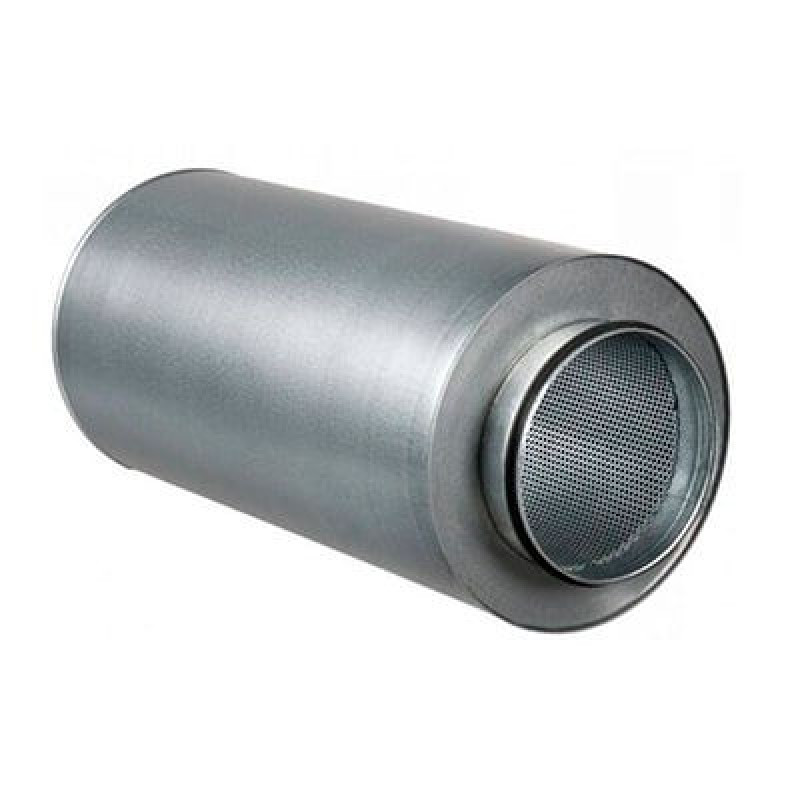

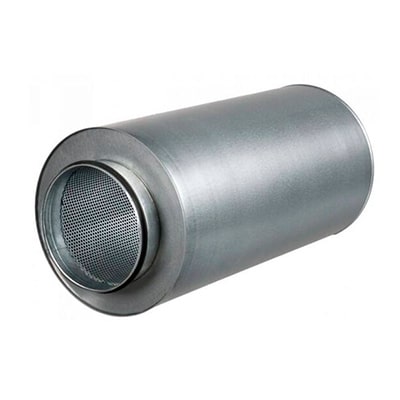

Шумоглушитель трубчатый ГТК

Шумоглушители трубчатые круглые ГТК предназначены для снижения уровня аэродинамического шума в системах вентиляции, создаваемого потоком воздуха при прохождении через приточные установки, вентиляторы, дросселя и другое сетевое оборудование.

Основным источников шума в системах вентиляции считается вентилятор, и установка трубчатого шумоглушителя ГТК в непосредственной близости от вентилятора способствует понижению шума.

Шумоглушители ГТК способны работать в широкополосном диапазоне и рассчитаны на работу в среде, не содержащей взрывоопасные и радиоактивные примеси.

Шумоглушитель трубчатый круглый ГТК изготавливается из оцинкованной стали, и состоит из следующих элементов:

- Металлический кожух;
- Диафрагма;
- Стальной каркас.

Пространство между кожухом и каркасом равномерно заполнено по длине и сечению звукопоглощающим материалом. Каркас защищает звукопоглощающий материал от выдувания потоком воздуха. Каркас выполняется либо из перфорированного оцинкованного стального листа, либо сетки из черного металла и обтянут стеклотканью.

Шумоглушитель трубчатый ГТК изготавливается наружным диаметром: 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250 мм.

Шумоглушитель трубчатый круглый ГТК имеет стандартную длину – 480 и 980 мм. Минимальный внутренний диаметр шумоглушителя ГТК при длине в 980 мм составляет 125 мм, рассчитанный на подключение к спирально-навивному или прямошовному воздуховоду. Минимальный внутренний диаметр шумоглушителя при длине в 480 мм составляет 100 мм, рассчитанный на подключение к спирально-навивному или прямошовному воздуховоду.
