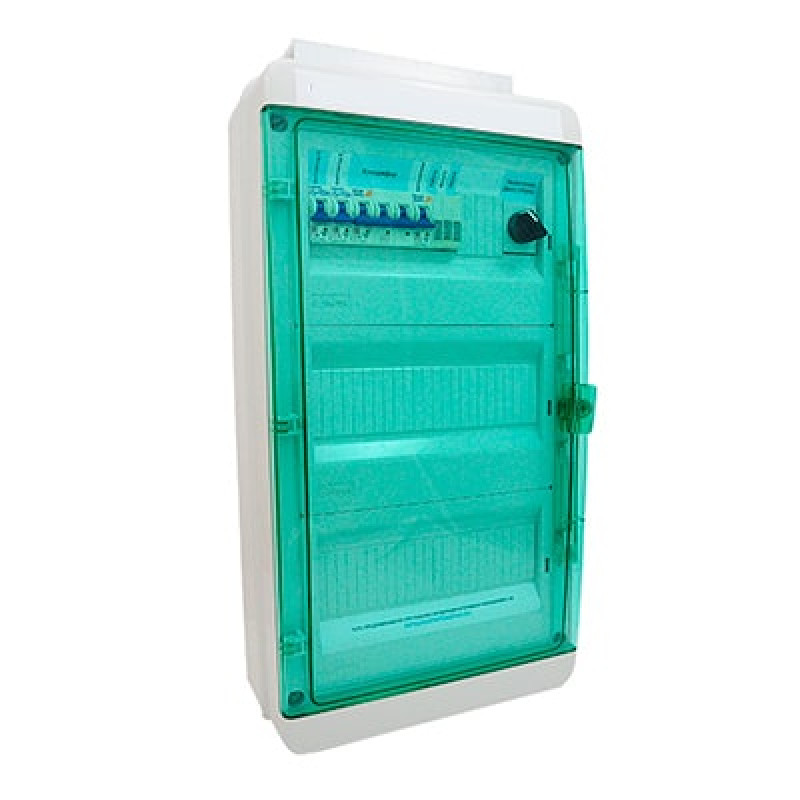

Щит управления приточно-вытяжной вентиляцией с электрическим калорифером ЩУВ Э130-ПРС105-ВРС105

Основные функции щита управления ЩУВ Э130-ПРС105-ВРС105:

- Встроенные регуляторы скорости для управления однофазными приточным и вытяжным вентиляторами (~220В) мощностью до 0,5кВт каждый;

- Сблокированный пуск приточного и вытяжного вентиляторов;

- Плавное управление однофазным (~220В) электрическим нагревателем при помощи ШИМ (0-10В), мощностью до 3кВт;

- Управление приточной заслонкой (питание 220В с/без возвратной пружины, откр/закр);

- Контроль работы двигателя вентилятора (по датчику перепада давления);

- Контроль загрязнения фильтра (по датчику перепада давления);

- Измерение температуры наружного воздуха (датчик типа NTC10k);

- Измерение температуры приточного воздуха (датчик типа NTC10k);

- Внешний сигнал «Работа» (релейный выход);

- Поддержка диспетчеризации по протоколу ModBus;

- Отключение вентиляции по сигналу «Пожар»

- Защита электрического нагревателя по встроенному в калорифер термоконтакту;

- Автоматическое отключение нагревателя при отказе вентилятора;

- Переключение режимов Вентиляция/Нагрев как в автоматическом режиме, так и вручную;

- Световая индикация (Работа, Фильтр, Авария);

- Настраиваемое время продувки электрического калорифера;

- Сообщение об аварийных ситуациях и ошибках с текстовым выводом на дисплей;

- Дневной таймер (при использовании панели Zentec Z033);

- Оборудование поставляется предварительно настроенным (необходимо только подключить);

Краткое описание алгоритмов:

- возможно многоточечное синхронное управление установкой. Два COM-порта позволяют управлять установкой любым способом. Например, управление с АРМ диспетчера (SCADA) и с дистанционной панели управления Z033;

- поддержка любой системы диспетчеризации и визуализации. В программу заложены сетевые переменные основных параметров, необходимо только "обратиться" к ним по свободному COM-порту (RS-485/ModBus RTU);

- алгоритмы управления в режиме нагрева (Зима) и вентиляции (Лето) с возможностью автоматического перехода между ними по датчику температуры наружного воздуха;

- на панель выводятся коды аварий. В инструкции к шкафу описана расшифровка кода с пояснениями возможных причин возникновения и способов их устранения;

- сблокированный пуск приточного и вытяжного вентиляторов;

- защита установки от перегрева калорифера и переохлаждения приточного воздуха;

- выключение установки при включении пожарной сигнализации.

- если условия работы нагревателя неблагоприятны (слишком низкая температура наружного воздуха), то будет вырабатываться уменьшающее воздействие на пользовательскую скорость вращения вентиляторов до тех пор, пока условия работы нагревателя не нормализуются.  Если в процессе работы не будет достигнута температурная уставка при минимально возможной скорости ЭД приточного вентилятора и полной мощности  нагревателя, то через 250 сек будет сформирован аварийный сигнал, указывающий на неисправность теплообменника.
