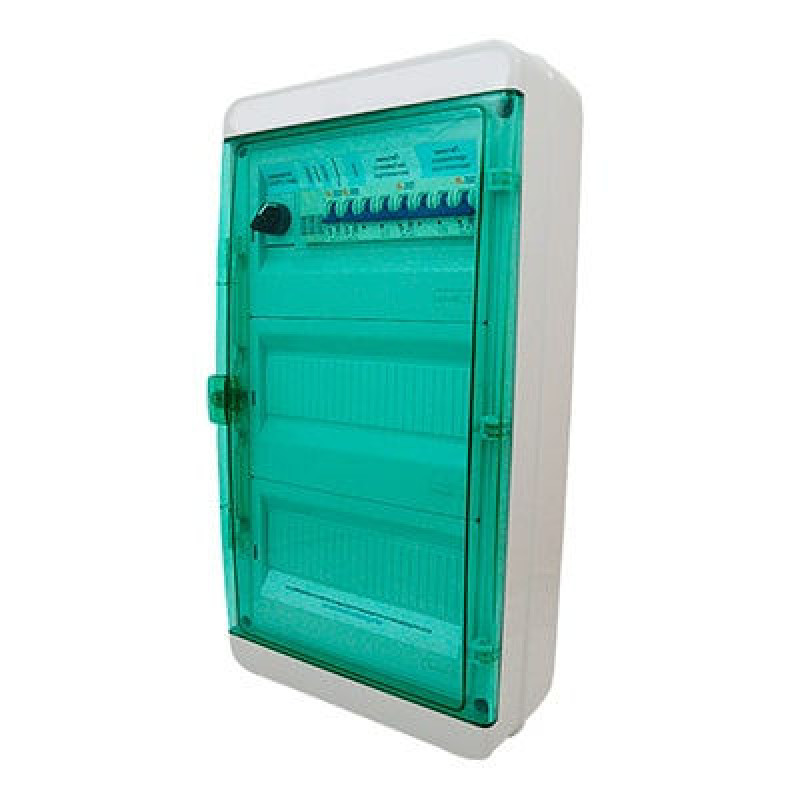

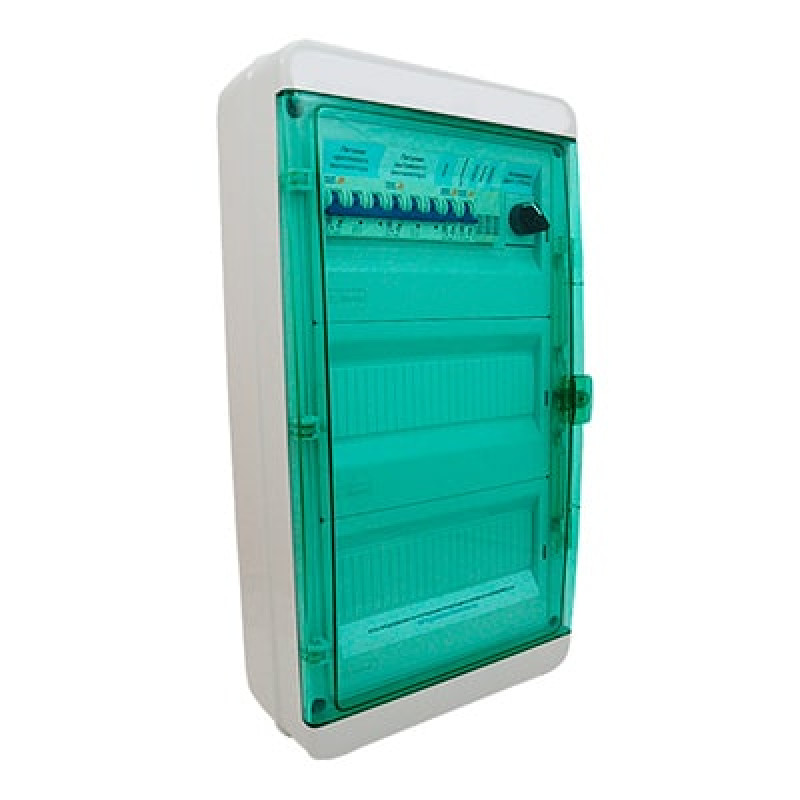

Щит управления приточно-вытяжной вентиляцией с водяным калорифером ЩУВ 1В3-ПЧ3150-ВЧ3150

Основные функции щита управления ЩУВ 1В1-ПЧ3150-ВЧ3150:

- Предусмотрены силовые клеммы и выходные сигналов для управления трехфазными преобразователями частоты (~3х380В) мощностью до 15кВт каждый (преобразователь частоты устанавливается отдельно и не входит в стоимость щита);

- Выходной сигнал типа «Сухой контакт» для разрешения на запуск преобразователей частоты;

- Выход управляющего сигнала 0-10В на преобразователи частоты для регулировки скорости вращения вентилятора;

- Сблокированное включение приточного и вытяжного вентиляторов

- Водяной калорифер с клапаном 0-10В (24В) и трехфазным насосом;

- Предварительный прогрев установки в "зимний" пуск;

- Многоступенчатая защита теплообменника от замерзания: по датчику приточного воздуха, датчику отработанного теплоносителя (обратной воды) и термостату защиты от замерзания;

- Сообщение об аварийных ситуациях и ошибках с текстовым выводом на дисплей.

- Управление приточной заслонкой (питание 220В с/без возвратной пружины, откр/закр);

- Контроль работы двигателя вентилятора (по датчику перепада давления);

- Контроль загрязнения фильтра (по датчику перепада давления);

- Измерение температуры наружного воздуха (датчик типа NTC10k);

- Измерение температуры приточного воздуха (датчик типа NTC10k);

- Внешний сигнал «Работа» (релейный выход);

- Поддержка диспетчеризации по протоколу ModBus;

- Отключение вентиляции по сигналу «Пожар»

- Переключение режимов Вентиляция/Нагрев, как в автоматическом режиме, так и вручную;

- Световая индикация (Работа, Фильтр, Авария);

- Сообщение об аварийных ситуациях и ошибках с текстовым выводом на дисплей;

- Дневной таймер (при использовании панели Zentec Z033);

- Оборудование поставляется предварительно настроенным (необходимо только подключить);

Краткое описание алгоритмов:

- возможно многоточечное синхронное управление установкой. Два COM-порта позволяют управлять установкой любым способом. Например, управление с АРМ диспетчера (SCADA) и с дистанционной панели управления Z033;

- поддержка любой системы диспетчеризации и визуализации. В программу заложены сетевые переменные основных параметров, необходимо только "обратиться" к ним по свободному COM-порту (RS-485/ModBus RTU);

- алгоритмы управления в режиме нагрева (Зима) и вентиляции (Лето) с возможностью автоматического перехода между ними по датчику температуры наружного воздуха;

- на панель выводятся коды аварий. В инструкции к шкафу описана расшифровка кода с пояснениями возможных причин возникновения и способов их устранения;

- защита установки от переохлаждения приточного воздуха и от замерзания воды в калорифере, при этом система управления предварительно постарается самостоятельно вывести установку из аварийных состояний, уходом в режим "Прогрев". Если же аварийная ситуация опасности замерзания сработает более 5 раз за 30 минут, то установка уйдет в аварию и подаст сигнал на пульт управления;

- если условия работы нагревателя неблагоприятны (слишком низкая температура наружного воздуха и нагреватель не справляется), то будет вырабатываться уменьшающее воздействие на пользовательскую скорость до тех пор, пока условия работы нагревателя не нормализуются;
