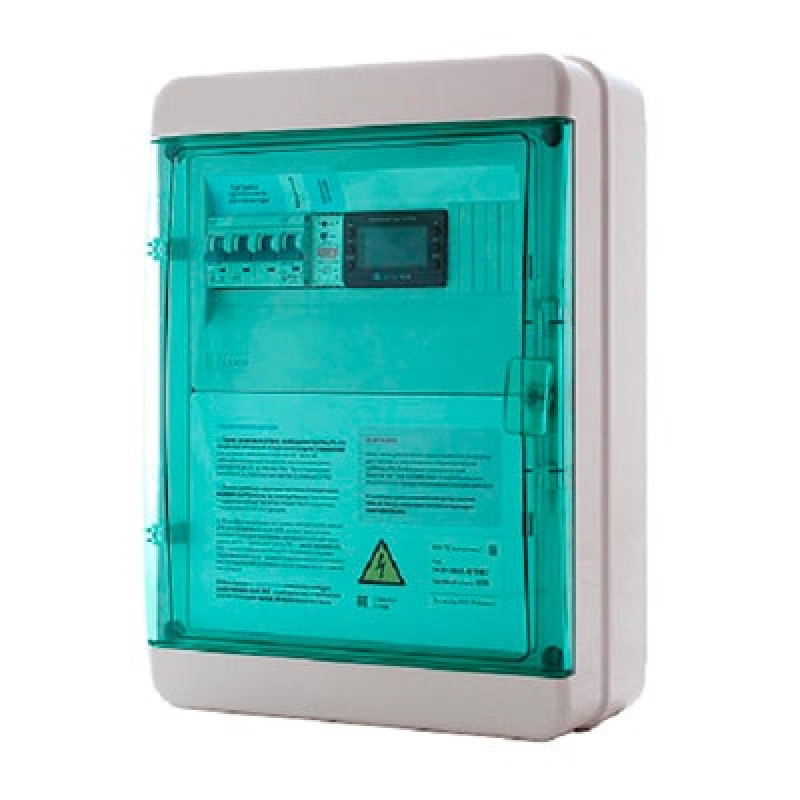

Щит управления приточной вентиляцией с водяным калорифером ЩУВ 1В1-ПЧ375 (М245)

Особенности:

• автоматика работает с оборудованием любого производителя;
• никакого программирования, программа уже загружена, панель предварительно настроена;
• водяной калорифер с клапаном 0-10В (24В) и однофазным насосом;
• трехуровневая защита калорифера от разморозки:
• световая индикация режимов работы установки;
• комплектующие ведущих отечественных и мировых производителей;
• переключатель ручного пуска по месту, в обход дистанционного управления для облегчения пуско-наладочных работ;
• клеммы внешних подключений для всех элементов приточной установки для удобного монтажа;
• поддержка диспетчеризации по протоколу ModBus RTU.

Функции управления:

• измерение температуры наружного и приточного воздуха по датчикам типа NTC10k;
• управление приточным вентилятором как через внешний регулятор скорости, так и прямым пуском;
• управление заслонкой наружного воздуха (питание 220В с/без возвратной пружины);
• управление нагревателем осуществляет ПИ-регулятор с динамической системой подбора режима работы для обеспечения точного поддержания температуры приточного воздуха;
• предварительный прогрев установки в "зимний" пуск;
• контроль основных технологических параметров и выявление аварийных ситуаций;
• многоступенчатая защита теплообменника от замерзания;
• плавный переход на рабочий режим;
• переключение режимов Вентиляция/Нагрев как в автоматическом режиме, так и вручную;
• автоматическое регулирование температуры подаваемого воздуха в соответствии с заданной уставкой;
• релейный выход на внешнюю сигнализацию о работе системы.

Функции защиты:

• защита питающей цепи автоматическими выключателями;
• контроль состояния датчиков температуры;
• контроль работы двигателя вентилятора по датчику перепада давления;
• контроль загрязнения фильтра;
• дневной таймер (при использовании панели);
• многоступенчатая защита теплообменника от замерзания: по датчику приточного воздуха, датчику отработанного теплоносителя (обратной воды) и капиллярному термостату;
• сообщение об аварийных ситуациях и ошибках с текстовым выводом на дисплей.

Световая сигнализация режимов работы:

• установка работает в нормальном режиме: лампа "Работа";
• сигнализация о загрязнении фильтра: лампа "Фильтр";
• сигнализация об аварии или ошибке в ходе работы установки: лампа "Авария".

Полное описание алгоритмов:

• возможно многоточечное синхронное управление установкой. Два COM-порта позволяют управлять установкой любым способом. Например управление с АРМ диспетчера (SCADA) и с дистанционной панели управления Z033;
• поддержка любой системы диспетчеризации и визуализации. В программу заложены сетевые переменные основных параметров, необходимо только "обратиться" к ним по свободному COM-порту (RS-485/ModBus RTU);
• плавное управление клапаном на обвязке калорифера от 0 % до 100 % позволяет максимально точно поддерживать заданную уставку температуры;
• индивидуальное управление с помощью пульта дистанционного управления с ЖК дисплеем с белой подсветкой. При этом доступен широкий набор конфигурируемых параметров, которые позволяют индивидуально настроить работу каждой установки;
• энергонезависимые часы реального времени и многофункциональный таймер, который поддерживает до 9 шагов изменений параметров работы установки в течение дня;
• современные алгоритмы управления в режиме нагрева (Зима) и вентиляции (Лето) с возможностью автоматического перехода между ними по датчику температуры наружного воздуха;
• контроль основных технологических параметров и развитые функции диагностики. На панель выводятся коды аварий. В инструкции к шкафу описана расшифровка кода с пояснениями возможных причин возникновения и способов их устранения;
• управление нагревателем осуществляет адаптивный регулятор с динамической системой подбора режима работы для обеспечения высочайшей точности поддержания температуры приточного воздуха;
• возможность выбора скорости вращения вентилятора (при наличии регулятора скорости).
• защита установки от переохлаждения приточного воздуха и от замерзания воды в калорифере;
• при этом система управления предварительно постарается самостоятельно вывести установку из аварийных состояний, уходом в режим "Прогрев", если же аварийная ситуация опасности замерзания сработает более 5 раз за 30 минут, т.е. установка до этого 4 раза уйдет в прогрев, то только после этого установка уйдет в аварию и подаст сигнал на пуль управления;
• ручное включение установки с помощью переключателя, облегчающий пуско-наладочные работы, а также в случае отключения дистанционных средств управления;
• если условия работы нагревателя неблагоприятны (слишком низкая температура наружного воздуха и нагреватель не справляется), то будет вырабатываться уменьшающее воздействие на пользовательскую скорость до тех пор, пока условия работы нагревателя не нормализуются (при наличии регулятора скорости);
• внешний сигнала "Работа" (релейный выход NO), для сблокированной работы нескольких установок или в систему диспетчеризации;
• выключение установки при включении пожарной сигнализации.
