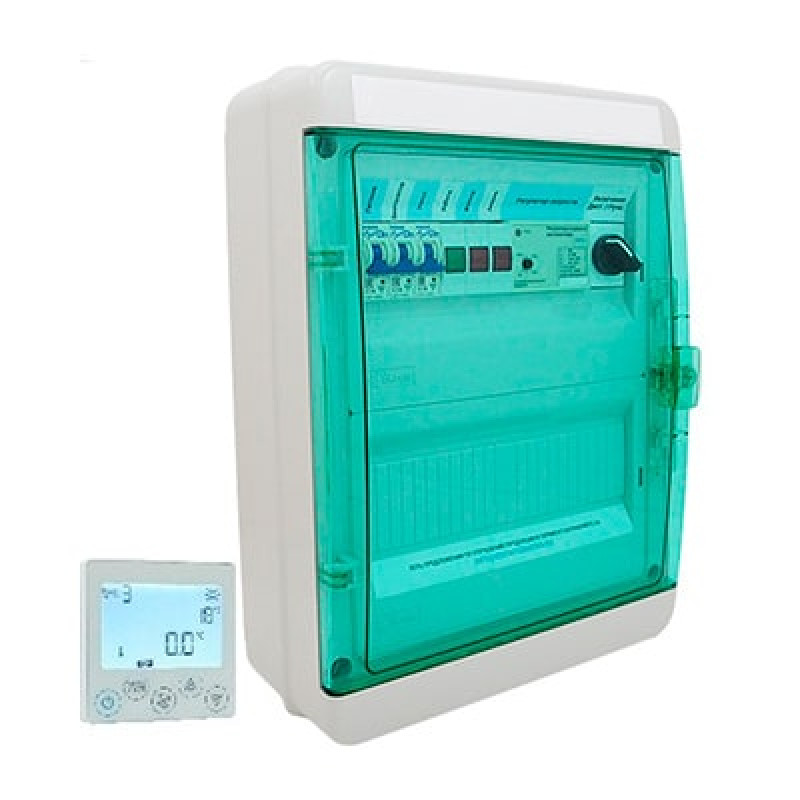

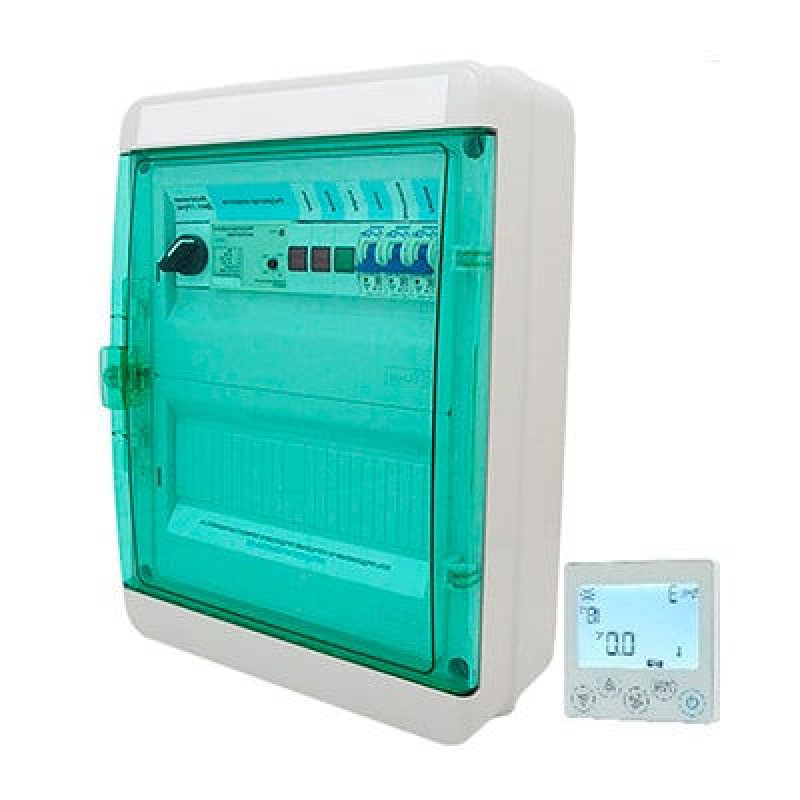

Щит управления вентиляцией с водяным калорифером ЩУВ 1В1-ПЧ122 с wi-fi

Основные функции щита управления ЩУВ 1В1-ПЧ122:

• Предусмотрены силовые клеммы и выходные сигналы для управления однофазным преобразователем частоты вентилятора (~1х220В или ~3х220В) мощностью до 2,2кВт (преобразователь частоты устанавливается отдельно и не входит в стоимость щита);

• Выходной сигнал типа «Сухой контакт» для разрешения на запуск преобразователя частоты;

• Выход управляющего сигнала 0-10В на преобразователь частоты для регулировки скорости вращения вентилятора;

• Водяной калорифер с клапаном 0-10В (24В) и однофазным насосом;

• Предаврительный прогрев установки в "зимний" пуск;

• Многоступенчатая защита теплообменника от замерзания: по датчику приточного воздуха, датчику отработанного теплоносителя (обратной воды) и термостату защиты от замерзания;

• Сообщение об аварийных ситуациях и ошибках с текстовым выводом на диспелй.

• Управление приточной заслонкой (питание 220В с возвратной пружиной, или без возвратной пружины, но только 2-х позиционное управление);

• Контроль работы двигателя вентилятора (по датчику перепада давления);

• Контроль загрязнения фильтра (по датчику перепада давления);

• Измерение температуры наружного воздуха (датчик типа NTC10k);

• Измерение температуры приточного воздуха (датчик типа NTC10k);

• Внешний сигнал «Работа» (релейный выход);

• Поддержка диспетчеризации по протоколу ModBus;

• Отключение вентиляции по сигналу «Пожар»;

• Переключение режимов Вентиляция/Нагрев как в автоматичеком режиме, так и вручную;

• Световая индикация (Работа, Фильтр, Авария);

• Сообщения с выводом кода аварийной ситуации на выносной пульт Zentec Z031;

• Дневной и недельный таймер (при использовании панели Zentec Z031);

• Возможность управления установкой по Wi-Fi (при использовании панели Zentec Z031);

• Оборудование поставляется предварительно настроенным (необходимо только подключить);

Краткое описание алгоритмов:

• возможно многоточечное синхронное управление установкой. Два COM-порта позволяют управлять установкой любым способом. Например, управление с АРМ диспетчера (SCADA) и с дистанционной панели управления Z031;

• поддержка любой системы диспетчеризации и визуализации. В программу заложены сетевые переменные основных параметров, необходимо только "обратиться" к ним по свободному COM-порту (RS-485/ModBus RTU);

• алгоритмы управления в режиме нагрева (Зима) и вентиляции (Лето) с возможностью автоматического перехода между ними по датчику температуры наружного воздуха;

• на панель выводятся коды аварий. В инструкции к шкафу описана расшифровка кода с пояснениями возможных причин возникновения и способов их устранения;

• защита установки от переохлаждения приточного воздуха и от замерзания воды в калорифере, при этом система управления предварительно постарается самостоятельно вывести установку из аварийных состояний, уходом в режим "Прогрев". Если же аварийная ситуация опасности замерзания сработает более 5 раз за 30 минут, то установка уйдет в аварию и подаст сигнал на пульт управления;

• если условия работы нагревателя неблагоприятны (слишком низкая температура наружного воздуха и нагреватель не справляется), то будет вырабатываться уменьшающее воздействие на пользовательскую скорость до тех пор, пока условия работы нагревателя не нормализуются;
