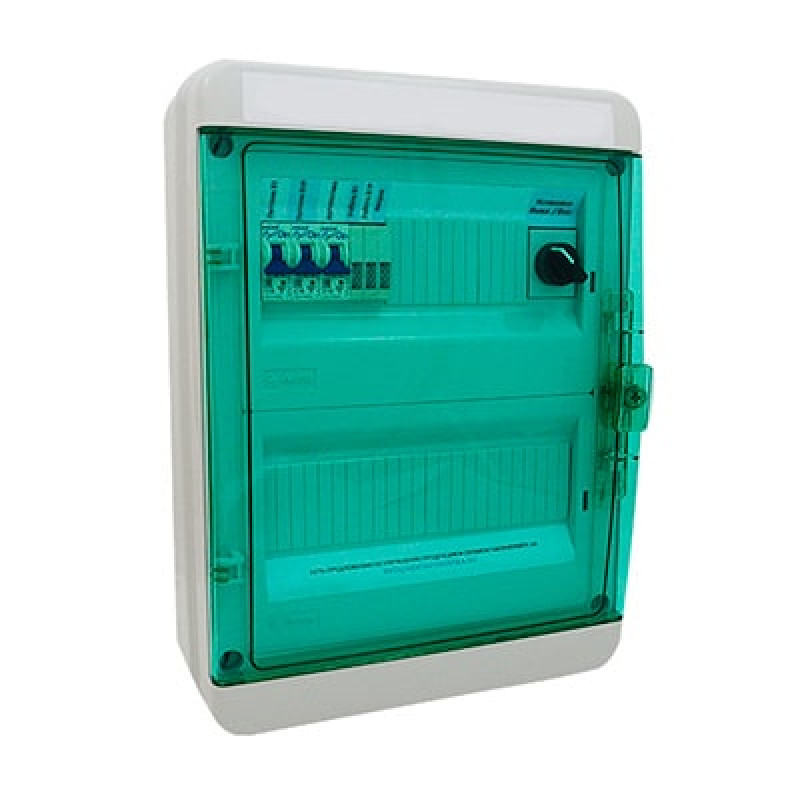

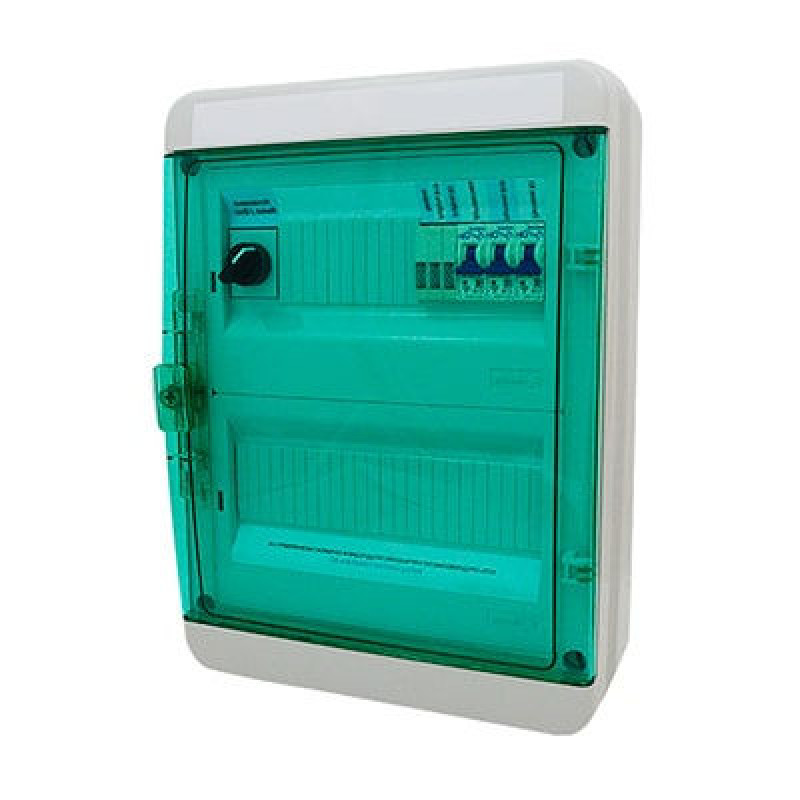

Щит управления однофазными вентиляторами с резервном ЩУВ-РСВ1Р-В3220

Основные функции щита управления вентилятором с резервом ЩУВ-РСВ1Р-В3220 (с встроенными регуляторами скорости):

• управление скоростью за счет изменения напряжения от 100В до 220В внешним сигналом 0-10В, либо с ручки на лицевой панели регулятора;
• поддержка любой системы диспетчеризации и визуализации. В программу заложены сетевые переменные основных парметров, необходимо только "обратиться" к ним по свободному COM-порту (RS-485/ModBus RTU);
• управление резервным вентилятором, по графику наработки часов и по аварии основного;
• защита электродвигателя вентилятора с биметаллическими термоконтактами;
• защита электродвигателя вентилятора от перегрузки по току и короткого замыкания;
• контроль состояния вентиляторов через реле перепада давления, которые контролируют наличие напора воздуха после вентиляторов;
• пуск и останов вентилятора по месту с помощью переключателя на лицевой панели щита (шкафа) управления;
• пуск и останов вентилятора дистанционно замыканием/размыканием внешних безпотенциальных ("сухих") контактов;
• индикация состояний РАБОТА и АВАРИЯ с помощью светодиотных ламп на лицевой панели щита;
• управление приводом воздушной заслонки (питание привода 220 В, с/без возвратной пружины);
• безпотенциальный сигнал "В работе" для внешнего использования;
• отключение вентилятора нормально-замкнутым (НЗ) контактом пожарной сигнализации.

Общие моменты по работе щита управления вентиляцией ЩУВ-РСВ1Р-В3220:

• термоконтакты двигателя могут отсутствовать, если их нет, устанавливается перемычка между клеммами для термоконтактов;
• предусмотренно управление электроприводом воздушной заслонки (220 В, с возвратной пружиной или без);
• при переводе преключателя на щите в положение ПУСК регулятор подает на вентилятор установленное напряжение, также подается сигнал 220В на открытие воздушной заслонки;
• при переводе преключателя на щите в положение ПУСК замыкается безпотенциальный контакт, отвечающий за подтверждение включения вентилятора;
• если в течение 30 секунд не сработает реле перепада давления на запущенном вентиляторе, автоматически запустится резервный вентилятор;
• при срабатывании термоконтакта (перегрев обмоток двигателя) или автоматического выключателя (перегрузка по току) - вентилятор отключается;
• при размыкании контакта пожарной сигнализации вентилятор отключается, заслонка закрывается.
