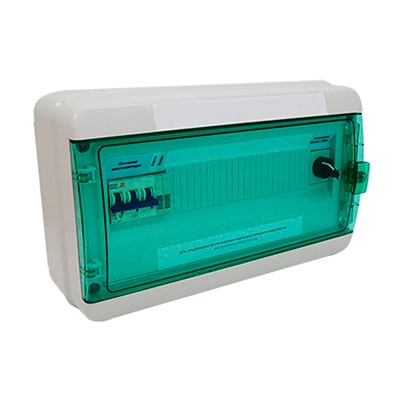

Щит управления трехфазным вентилятором ЩУВ-ВП3-В3220

Функции щита ЩУВ-ВП3-В3220:

• защита электродвигателя вентилятора с биметаллическими термоконтактами;
• защита электродвигателя вентилятора от перегрузки по току и короткого замыкания;
• пуск и останов вентилятора по месту с помощью переключателя на лицевой панели щита (шкафа) управления;
• пуск и останов вентилятора дистанционно - замыканием/размыканием внешних безпотенциальных ("сухих") контактов;
• индикация состояний РАБОТА и АВАРИЯ с помощью светодиотных ламп на лицевой панели щита;
• управление приводом воздушной заслонки (питание привода 220 В, с/без возвратной пружины);
• возможность подключения преобразователя частоты (выдается "сухой" контакт на ПУСК ПЧ);
• безпотенциальный сигнал "В работе" для вненего использования;
• отключение вентилятора нормально-замкнутым (НЗ) контактом пожарной сигнализации.

Общие моменты по работе щита управления вентиляцией ЩУВ-ВП3-В3220:

• термоконтакты двигателя могут отсутствовать, если их нет, устанавливается перемычка между клемм для термоконтактов;
• предусмотренно управление электроприводом воздушной заслонки (220 В, с возвратной пружиной или без);
• при переводе преключателя на щите в положение ПУСК на вентилятор подается питание, также подается сигнал 220В на открытие воздушной заслонки;
• при переводе преключателя на щите в положение ПУСК замыкается безпотенциальный контакт, отвечающий за подтверждение включения вентилятора;
• при срабатывании термоконтакта (перегрев обмоток двигателя) или автоматического выключателя (перегрузка по току) - вентилятор отключается;
• при размыкании контакта пожарной сигнализации вентилятор отключается, заслонка закрывается.
