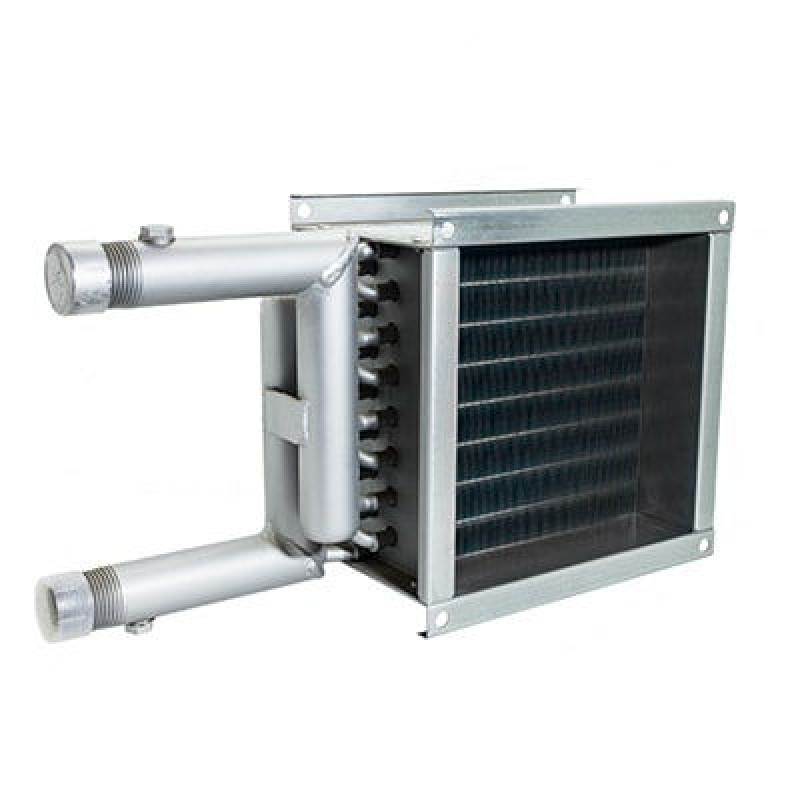

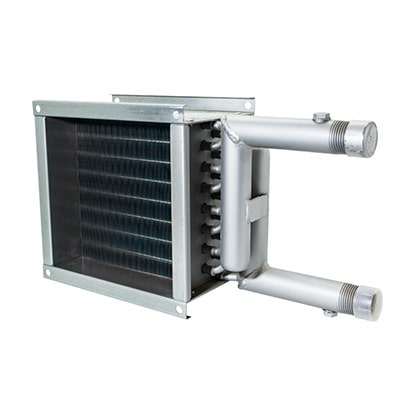

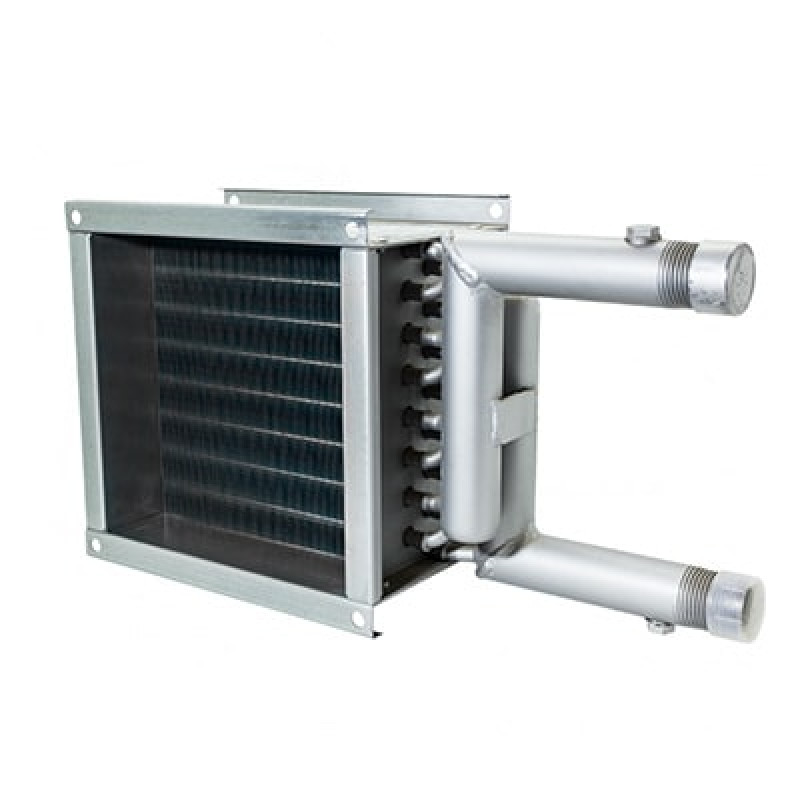

Водяной канальный нагреватель для квадратных и круглых каналов Shuft WHC 150x150-2 - WHC 400x400-2

Корпус воздухонагревателей серии WHC изготовлен из оцинкованного стального листа Теплообменник выполнен из медных труб с алюминиевым оребрением. Шаг оребрения составляет 2,1 мм. Для увеличения теплоотдачи трубы механически расширены и тем самым жестко соединены с оребрением.

Пайка калачей теплообменников осуществляется припоем с 2% содержанием серебра, что обеспечивает высокое качество паяных деталей. Нагреватели изготавливаются в четырех типоразмерах и имеют двух- или трехрядное исполнение.

В конструкции коллектора теплообменника предусмотрены установочные места с резьбой1//'для монтажа устройства для отвода воздуха (воздухоотводчика). В качестве теплоносителя могут использоваться как вода, так и незамерзающие смеси. Максимальная рабочая температура 150 °С, максимальное рабочее давление 16 бар.

Регулирование температуры воздуха осуществляется посредством изменения температуры теплоносителя, поступающего в теплообменник. Обычно это реализуется за счет происходящего в смесительном узле смешивания в необходимых пропорциях горячего прямого и охлажденного обратного потоков теплоносителя.

Диапазон изменения температуры составляет (МО °С. Для работы водяного воздухонагревателя необходимо предусматривать защиту от замерзания, которая аварийно переключает режим работы вентилятора и полностью открывает регулирующий клапан на прогрев теплообменника.

Защита от замерзания имеет две ступени. Первая ступень непрерывно контролирует температуру воды, для чего применяются контактный или или погружные датчики SHUFT в зависимости от требуемого диапазона температур. Вторая ступень реализуется при помощи термостата защиты от замерзания SHUFT, подбираемого в зависимости от типоразмера теплообменника.
