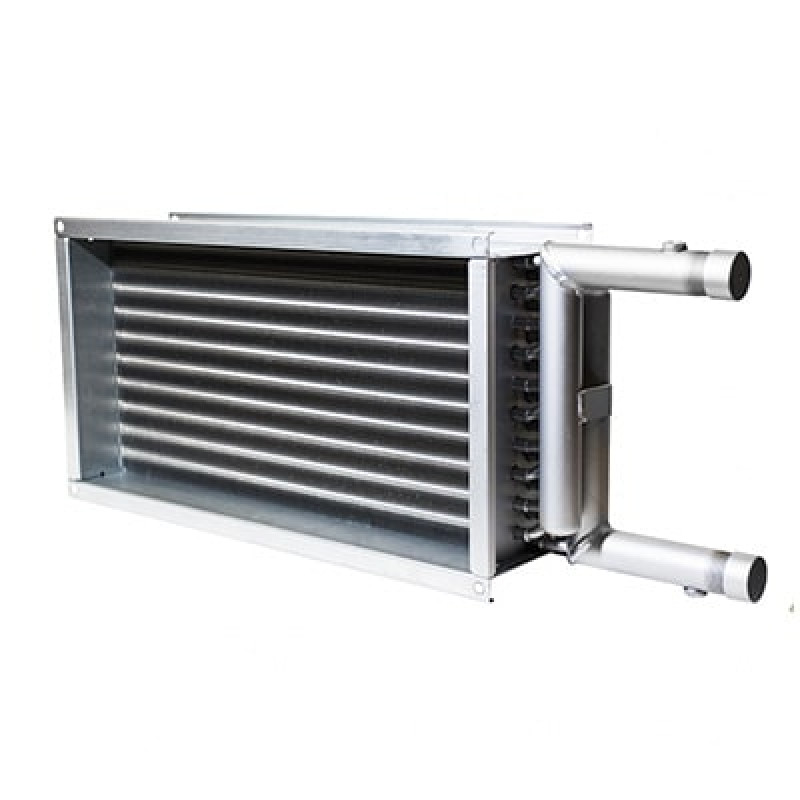

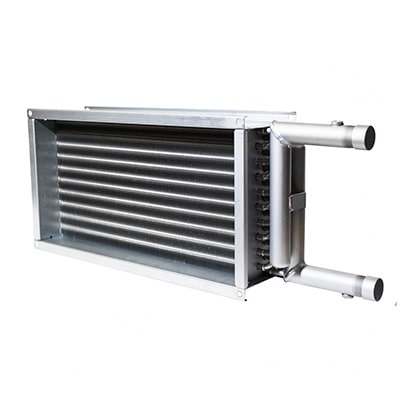

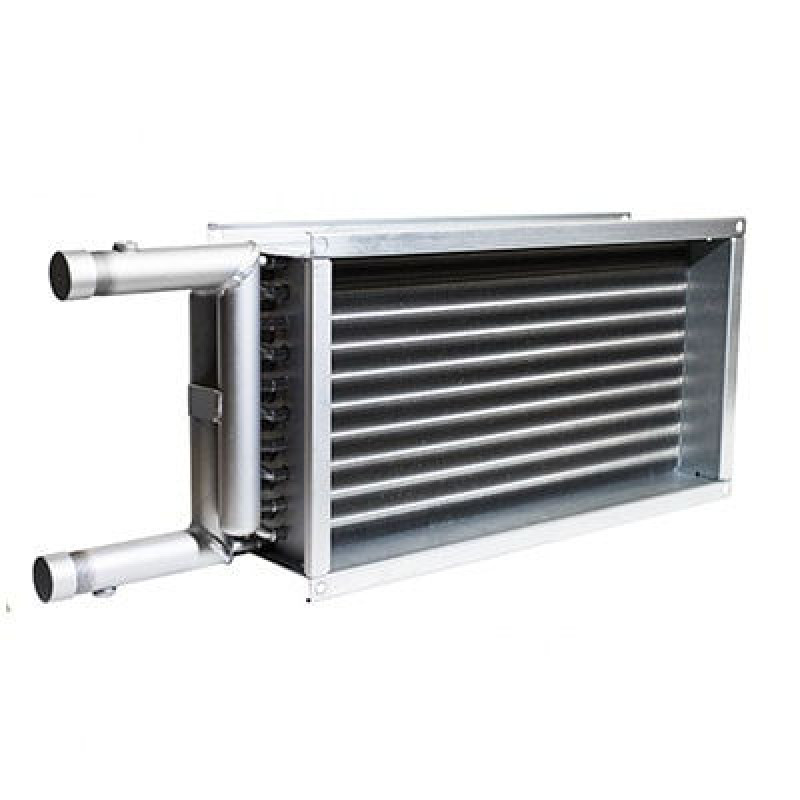

Водяной канальный нагреватель для прямоугольных каналов Shuft WHR 1000x500-2 / WHR 800x500-3

Корпус воздухонагревателей серии WHR изготовлен из оцинкованного стального листа Теплообменник выполнен из медных труб с алюминиевым оребрением. Шаг оребрения составляет 1,6 мм (вместо общепринятого для наборных систем вентиляции 2,5 мм) Уменьшенный шаг позволяет существенно увеличить теплоотдачу и оптимизировать массогабаритные показатели при незначительном увеличении аэродинамического сопротивления теплообменника

Для увеличения теплоотдачи трубы механически расширены и тем самым жестко соединены с оребрением. Пайка калачей теплообменника осуществляется припоем с 2 % содержанием серебра, что обеспечивает высокое качество паяных деталей. Нагреватели изготавливаются в девяти типоразмерах и имеют двух- и трехрядное исполнения.

В конструкции коллектора теплообменника предусмотрены установочные места с резьбой1^” для монтажа устройства для отвода воздуха (воздухоотводчика). В качестве теплоносителя могут использоваться как вода, так и незамерзающие смеси Максимальная рабочая температура составляет 150 °С. Все нагреватели испытаны на герметичность при давлении 16 бар.

Регулирование температуры воздуха осуществляется посредством изменения температуры теплоносителя, поступающего в теплообменник Обычно это реализуется за счет происходящего в смесительном узле смешивания в необходимых пропорциях горячего прямого и охлажденного обратного потоков теплоносителя.

Диапазон изменения температуры составляет 0-40 °С.

Для работы водяного воздухонагревателя необходимо предусматривать защиту от замерзания, которая аварийно переключает режим работы вентилятора и полностью открывает регулирующий клапан на прогрев теплообменника Защита от замерзания имеет две ступени.

Первая ступень непрерывно контролирует температуру воды, для чего применяются контактный или погружные датчики SHUFT в зависимости от требуемого диапазона температур.

Вторая ступень реализуется при помощи термостата защиты от замерзания SHUFT, подбираемого в зависимости от типоразмера теплообменника. Влажность вход. воздуха 80%, вода 90/70°C
