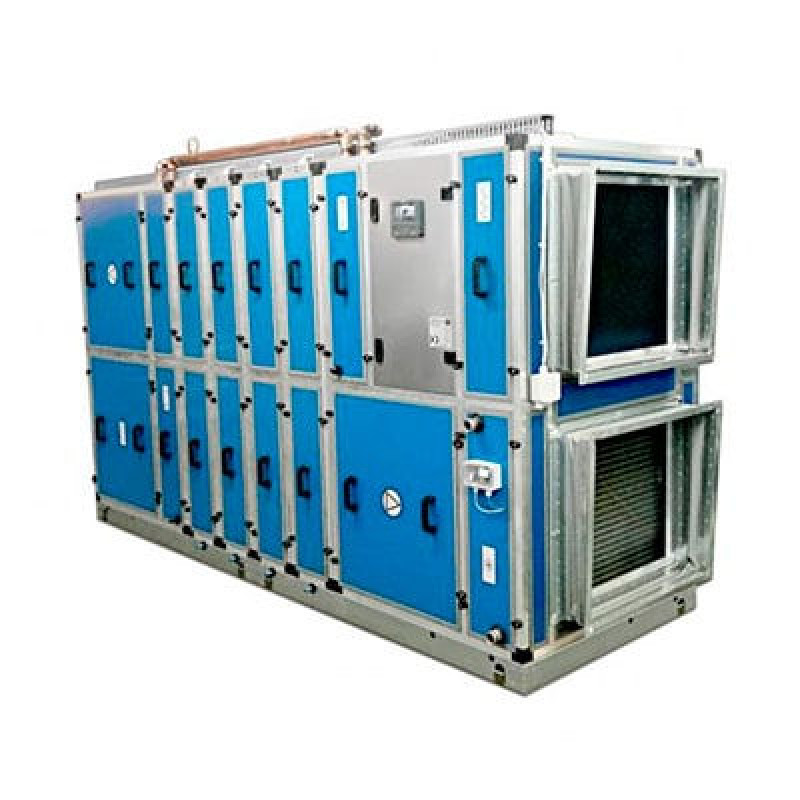

Климат 042, 042+, 050, 050+, 067
Климат 042, 042+, 050, 050+, 067
- Производитель:
- Артикул:KY2
- 1000000
Описание
ТЕХНИЧЕСКИЕ ХАРАКТЕИСТИКИ
| Наименование параметра | Единица измерения | Климат 042, 042+, 050, 050+, 067 | |
| Производительность по воздуху | |||
| Номинальная | Расход воздуха / давление | м3/час/ Па | 500/400 |
| Расход воздуха | л/с | 1389 | |
| Максимальная | Расход воздуха | м3/час | 6000 |
| Расход воздуха | л/с | 1670 | |
| Охлаждение приточного воздуха | |||
| Холодильная мощность (1) | кВт | 6,5-30,72 | |
| Btu/ч | 22178-104816 | ||
| USTR | 0,55-2,83 | ||
| Подогрев приточного воздуха | |||
| Тепловая мощность (2) | кВт | 7,8-36,17 | |
| Btu/ч | 26613-123412 | ||
| USTR | 2,21-10,28 | ||
| Коэффициенты энергоэффективности | |||
| COP | 2,33 - 5,02 | ||
| EER | 1,88 - 3,09 | ||
| Потребляемая мощность компрессорами | |||
| Режим «охлаждение» | кВт | 1,95-8,71 | |
| Режим «нагрев» | кВт | 1,57-4,88 | |
| Номинальное потребление | кВт | 5,25 | |
| Потребляемая мощность вентиляторами | |||
| Максимальная | кВт | 2,33 | |
| Минимальная | кВт | 0,16 | |
| Мощность дополнительного нагрева (3) | |||
| Электрическими нагревателями (ТЭНами) | Максимальная (2) | кВт | 24 (3ф) |
| Калорифером (горячая вода 90/70 °С) | Номинальная (4) | кВт | 75 |
| Максимальная (5) | кВт | 90 | |
| Габаритные размеры | |||
| Высота | мм | 691 | |
| Ширина | мм | 1719 | |
| Длина (по ходу воздуха с доп. блоками) | мм | 1317 | |
| Масса установки (с дополнительными блоками) | мм | 198 | |
| Присоединительные размеры | мм | 700х600 | |
| Диаметр выхода слива конденсата | мм | 16 | |
| Максимальная потребляемая мощность | |||
| Установка с дополнительным электрическим нагревателем | При работе на нагрев (с учетом ТЭН) | кВт | 31,21 |
| При работе на охлаждение | кВт | 11,04 | |
| Установка с дополнительным водяным нагревателем | При работе на нагрев | кВт | 7,21 |
| При работе на охлаждение | кВт | 11,04 | |
| Фреон (R410A) | гр | 4500 | |
| Количество конденсата (при 25 оС, 70 % отн. влажн.) | л/ч | 12 | |
| Уровень шума через корпус на расстоянии 1 м не более db (A) (8) | db (A) | 59 | |
| Электропитание установки | 380В (3ф) | ||
| Класс фильтрации воздушных фильтров | G4 | ||
| Степень защиты оболочки | IP44 | ||
| Тип используемых вентиляторов | Центробежный вентилятор со встроенным ЕС-двигателем | ||
| Управление установкой | Автоматическое микропроцессорное через пульт с ЖКИ дисплеем | ||
(1) – При t нар. 28°С 70% отн.влажн. или 23.7°С мокр.терм. и tвнутр. 22°С.
(2) – При t нар. -15°С и 20°С и 40% отн.влаж. внутреннего воздуха.
(3) – В комплект поставки входит дополнительный нагреватель на выбор (водяной либо электрический).
(4) - При номинальной производительности и t нар. -25 °С , t притока 20 °С; без учета работы теплового насоса.
(5) – При максимальной производительности и t нар. -25 °С, t притока 20 °С; без учета работы теплового насоса.
(6) – 1ф под заказ.
(7) – 250 мм под заказ.
(8) – +/- 3 dB(А), при размещении под фальш-потолком или применении дополнительных мер по шумоглушению. (9) – При t нар. -10°С
* – С правом на технические изменения.
** – Все расчеты произведены при номинальной производительности.
*** – Для уменьшения риска размораживания водяных калориферов рекомендуем подключать капиллярный термостат
ПРИНЦИП МОНТАЖА УСТАНОВКИ КЛИМАТ
СХЕМЫ РАБОТЫ КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ КЛИМАТ
