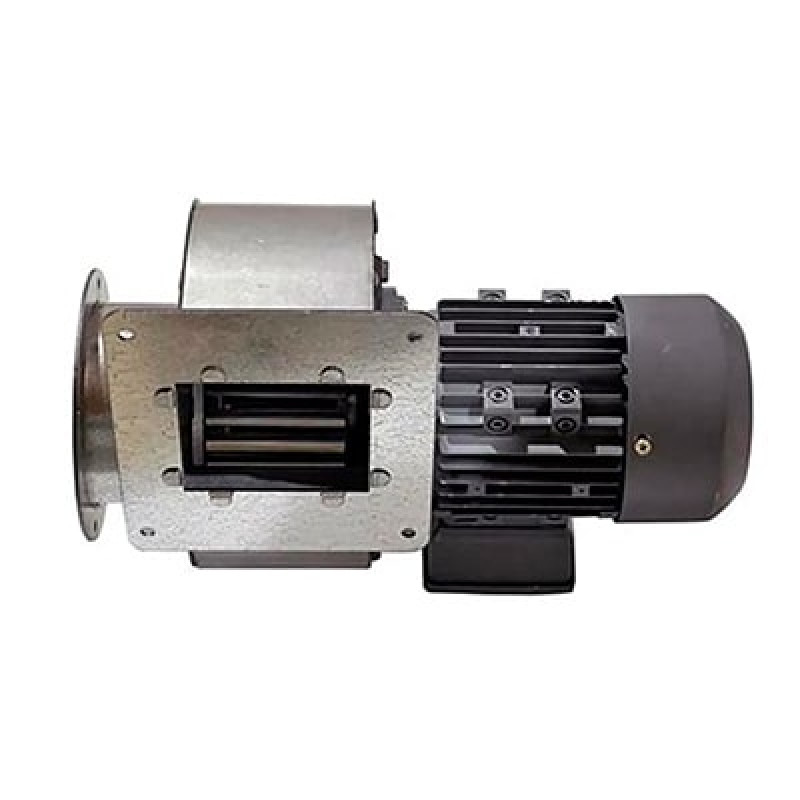

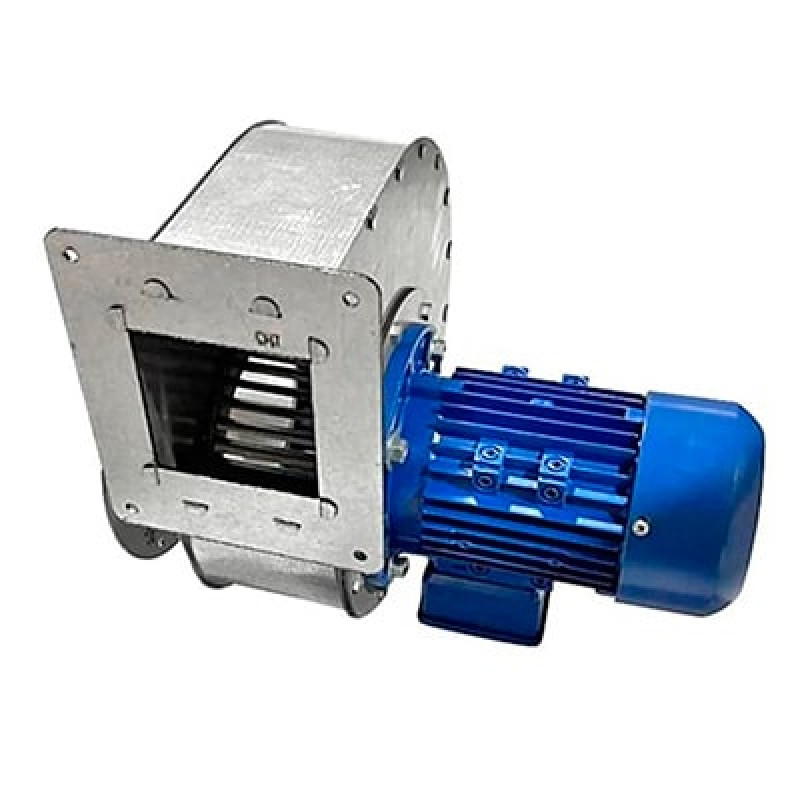

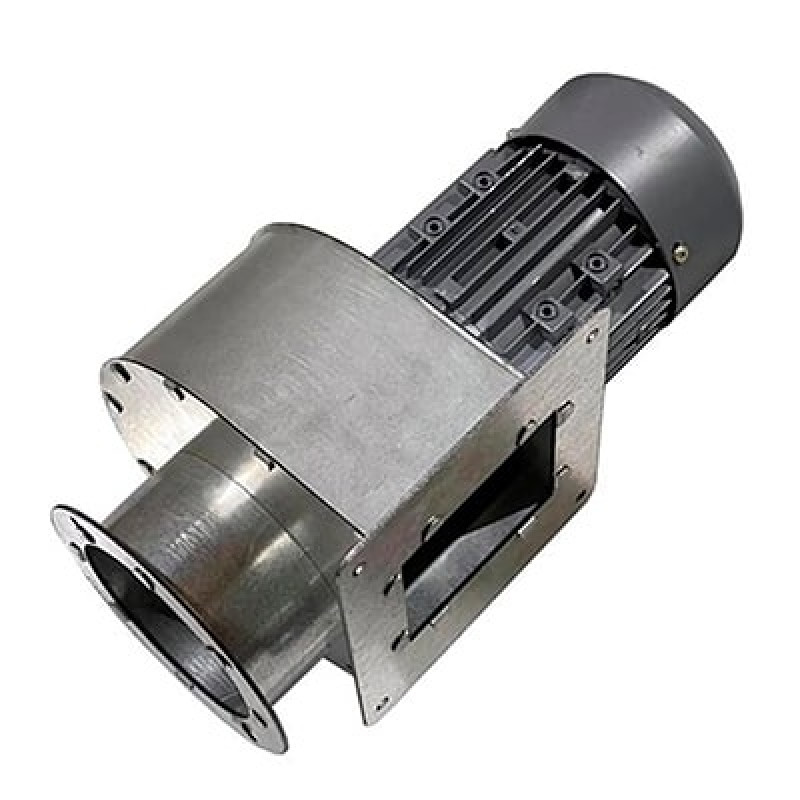

Вентилятор радиальный (наездник) AirWay ВРВ-12 МН (400 m/h) - ВРВ-21 ТН (2200 m/h) (380V)

Вентилятор радиальный (наездник) AirWay ВРВ-12 МН (400 m/h) - ВРВ-21 ТН (2200 m/h) (380V)

  • Производитель:
    АирВэй
  • Артикул:
    KV29
  • Тип вентилятора:
    Радиальный
  • Диаметр:
    Min. 93 мм - Max. 195 мм
  • Производительность:
    Min. 400 м3/ч - Max. 2200 м3/ч
  • Мощность:
    Min. 120 Вт - Max. 1100 Вт
  • Уровень шума:
    Min. 70 Дб - Max. 80 Дб
  • Особенность:
    Min. Пылевой - Max. Пылевой, 380V
  • Обратный клапан:
    Нет
Цену уточняйте
Доступно к заказу
Сделать заказ

Описание

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

- установка вентилятора должна производиться опытным персоналом с соблюдением правил установки;
- установка должна быть произведена таким образом, чтобы не было контакта с движущимися частями вентилятора;

ЗАПРЕЩАЕТСЯ:

- пользоваться повреждённым электрическим кабелем;
- использовать вентилятор при относительной влажности воздуха более 80%;
- использовать вентилятор в местах, где на него может попасть вода.

ПОДГОТОВКА К РАБОТЕ

Вентилятор должен быть соединен с источником электрического тока посредством двухполюсного выключателя, с расстоянием между разомкнутыми контактами не менее 3 мм.

Для подсоединения электрического кабеля к вентилятору необходимо:

- оголить концы проводов электрического кабеля и подсоединить их к клеммной колодке;
- монтаж электрического кабеля выполнить согласно схеме подключения,
- удостовериться, что все винты клеммной колодки зажаты и под них не попала изоляция кабеля.

В случае, если вентилятор находится на складе и не используется в течение более, чем шести месяцев, то необходимо провести проверку сопротивления изоляции, которое должно быть более 20 МОм.

Питающий кабель и выключатель не входят в комплект поставки. Все монтажные работы проводить при отсутствии напряжения.

УСТРОЙСТВО ВЕНТИЛЯТОРА

Корпус: изготавливается оцинкованной стали.
Возможно ЛЕВОЕ и ПРАВОЕ исполнение.
Двигатель: Внешний трё хфазный двигатель.
Рабочее колесо: Вперёдзагнутые лопатки. РК динамически отбалансировано.

СХЕМА ПОДКЛЮЧЕНИЯ


УСТАНОВКА

1. Крепление вентилятора осуществляется при помощи болтов к любой плоской поверхности.
2. При необходимости применяются виброизолирующие опоры.
3. При установке на улице необходимо обеспечить защиту электродвигателя от атмосферных осадков.

ЗАПУСК УСТРОЙСТВА

В ходе запуска внимательно следуйте инструкции

Перед запуском проверьте:

· Напряжение
· Заземление
· Равновесие
· Крыльчатку вентилятора, направление вращения, оно должно совпадать со стрелкой на корпусе вентилятора
· Плавность работы двигателя (отсутствие перегрева, необычных шумов, замедления движения и т.д.)
