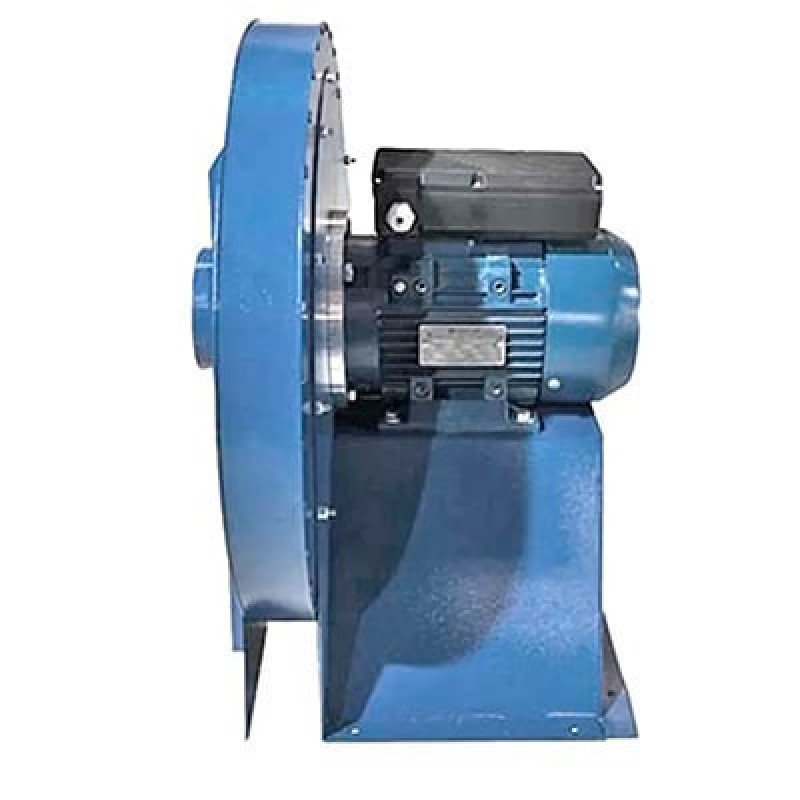

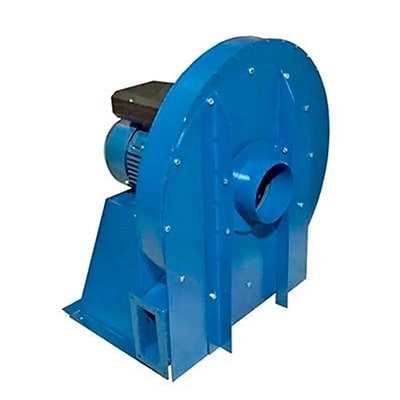

Вентилятор радиальный высокого давления AirWay ВД-5 М (2375 m/h) - ВД-5 Т 380 V (2375 m/h)

ОБЩИЕ УКАЗАНИЯ

Радиальный вентилятор высокого давления выпускается нескольких типоразмеров и является продуктом высокотехнологичного производства. Корпус вентилятора выполнен из металла толщиной 1,2 мм, окрашен порошковой эмалью в синий цвет. При изготовлении данного вентилятора использован внешний роторный двигатель, корпус которого изготовлен из алюминия. Двигатель расположен на расстоянии (на штоке) от рабочей поверхности, а также оборудован термоконтактом, что позволяет избегать его перегрева.

Направление потока воздуха осуществляется по направлению часовой стрелки.

Скорость потока воздуха можно отрегулировать с помощью дополнительного контроллера.

Радиальные вентиляторы высокого давления ВД могут использоваться во всех случаях с использованием горелок, например для дизельного топлива и природного газа, нейлоновых пакетов и печатных станков, для транспортировки материала потоком воздуха и в любых условиях, где требуется поток воздуха высокого давления.

Вентилятор предназначен для эксплуатации в помещениях с температурой до 72 С и относительной влажности до 80 %.

Вентиляторы сертифицированы на соответствие требованиям ГОСТ 11442 (Р.3), ГОСТ 10616 (Р.3), ГОСТ Р 5976 (Р.3), ГОСТ Р 12.2.012, ГОСТ 12.1.003, ГОСТ Р 51402.

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ЗАПРЕЩАЕТСЯ:

- установка вентилятора должна производиться опытным персоналом с соблюдением правил установки;
- установка должна быть произведена таким образом, чтобы не было контакта с движущимися частями вентилятора;
- пользоваться повреждённым электрическим кабелем;
- использовать вентилятор при относительной влажности воздуха более 80%;
- использовать вентилятор в местах, где на него может попасть вода.

УСТРОЙСТВО ВЕНТИЛЯТОРА

- Корпус: Изготавливается металла толщиной 1,2 мм окрашен в синий цвет.
- Двигатель: изготавливается на базе однофазного и трехфазного внешнего роторного двигателя.

ПОДГОТОВКА К РАБОТЕ

Номинальное сечение жил соединительных шнуров или гибких электропроводов должно быть не менее 1.0 мм2

Вентилятор должен быть соединен с источником электрического тока посредством двухполюсного выключателя, с расстоянием между разомкнутыми контактами не менее 3 мм. Это может быть, как клавишный выключатель, так и потолочный.

Для подсоединения электрического кабеля к вентилятору необходимо:

- оголить концы проводов электрического кабеля и подсоединить их к клеммной колодке;
- монтаж электрического кабеля выполнить согласно схеме подключения,
- удостовериться, что все винты клеммной колодки зажаты и под них не попала изоляция кабеля.

В случае, если вентилятор находится на складе и не используется в течение более, чем шести месяцев, то необходимо провести проверку сопротивления изоляции, которое должно быть более 20 МОм.

Питающий кабель и двухполюсной выключатель не входят в комплект поставки. Все монтажные работы проводить при отсутствии напряжения.

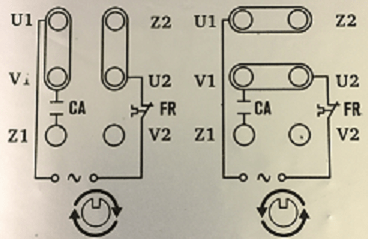

СХЕМА ПОДКЛЮЧЕНИЯ

УСТАНОВКА

1. Крепеж вентилятора осуществляется при помощи анкерных болтов к любой плоской поверхности
2. Входное и выходное отверстия напрямую подсоединяются к воздуховоду с помощью металлического или пластикового зажима.

Правила установки:

1. Используйте вентилятор для установки внутри помещения, а также снаружи.
2.  Соблюдайте предосторожность с целью исключения возможности возникновения обратного потока газов от устройств использующих открытое газовое или иное открытое пламя.

ЗАПУСК УСТРОЙСТВА

В ходе запуска внимательно следуйте инструкции

Перед запуском проверьте:

· Напряжение
· Заземление
· Равновесие
· Крыльчатку вентилятора, направление оборотов, оно должно совпадать со стрелкой на корпусе вентилятора
· двигатель должен работать плавно (отсутствие перегрева, необычных шумов, замедления движения и т.д. )
