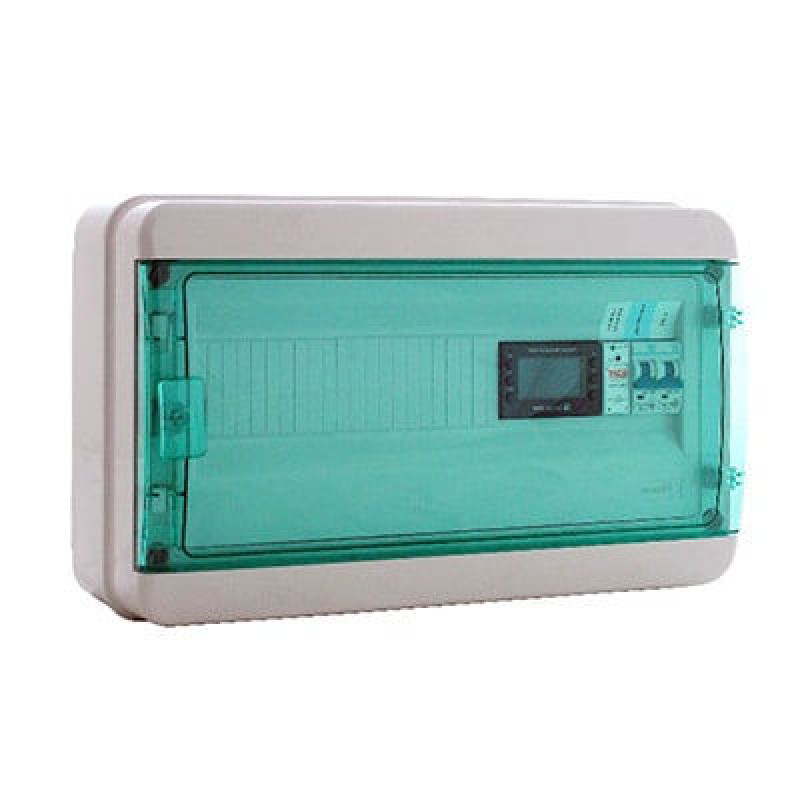

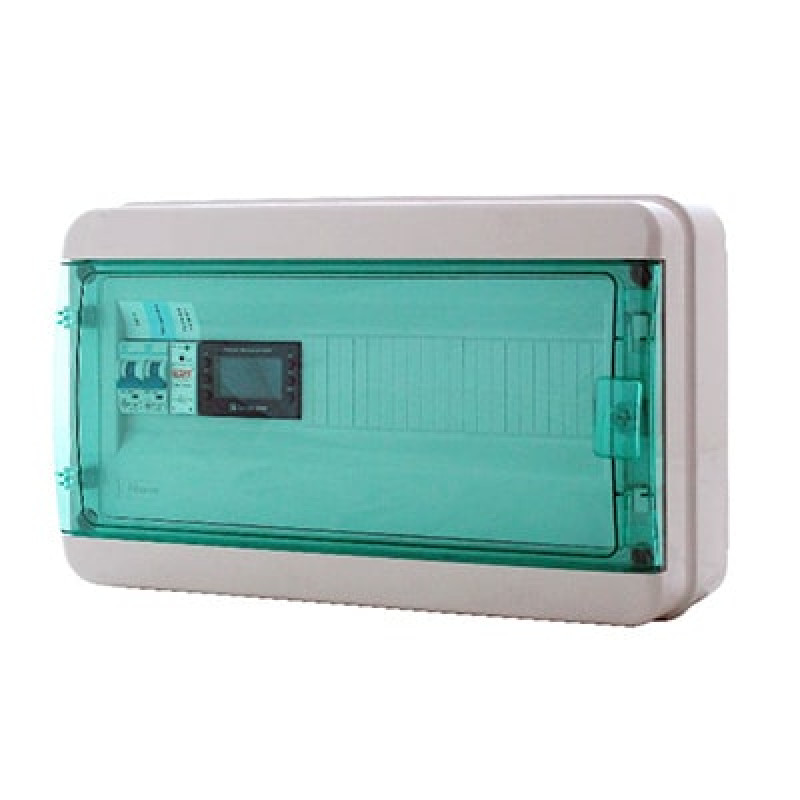

Щит управления приточно-вытяжной вентиляцией с водяным калорифером ЩУВ 18-ВН-ВЧ115-ЭКО

Основные функции щита управления ЩУВ 18-ВН-ВЧ115-ЭКО:

ВЕНТИЛЯТОРЫ

- Управление однофазными приточным и вытяжным вентиляторами (~220В) мощностью до 1,5кВт каждый осуществляется сблокировано (без возможности раздельного включения и управления);

- Пуск и управление скоростью вентиляторов, осуществляется через внешние преобразователи частоты, или регуляторы скорости (выведены клеммы для управления скоростью 0-10В и «Сухой контакт» на пуск преобразователей частоты);

- Контроль работы двигателей вентилятора (по датчику перепада давления, или термоконтактам);

ВОДЯНОЙ НАГРЕВАТЕЛЬ

- Управление электроприводом клапана 0-10В, питание клапана 24В;

- Однофазный насос, мощностью до 0,7кВт;

- Предварительный прогрев установки в "зимний" пуск;

- Многоступенчатая защита теплообменника от замерзания: по датчику приточного воздуха, датчику отработанного теплоносителя (обратной воды) и термостату защиты от замерзания;

- Алгоритм автоматического перехода между режимами нагрева (Зима) и вентиляции (Лето) по датчику температуры наружного воздуха;

ФРЕОНОВЫЙ ОХЛАДИТЕЛЬ

- Управление 1 контуром через релейный «сухой» контакт. Выведены клеммы на запуск ККБ;

- Управление охладителем осуществляется по датчику температуры вытяжного воздуха, либо комнатному;

- Может быть использован только один из охладителей, либо водяной, либо фреоновый;

ВОДЯНОЙ ОХЛАДИТЕЛЬ

- Управление электроприводом клапана охладителя 0-10В, питание 24В;

- Управление охладителем осуществляется по датчику температуры вытяжного воздуха, либо комнатному;

- Может быть использован только один из охладителей, либо водяной, либо фреоновый;

ВОЗДУШНЫЕ ЗАСЛОНКИ

- Управление заслонками (откр/закр) с напряжением 220В, как с возвратной пружиной, так и без (обращаем внимание, что некоторые приводы без возвратной пружины могут не поддерживать 2-точечное управление, которое используется в щите);

ПРОЧИЕ ВОЗМОЖНОСТИ

- Контроль загрязнения фильтра (по датчику перепада давления);

- Возможность внешнего запуска/остановки установки, посредством замыкания/размыкания контакта дистанционного управления

- Измерение температуры наружного воздуха (датчик типа NTC10k);

- Измерение температуры приточного воздуха (датчик типа NTC10k);

- Измерение температуры комнатного, или вытяжного воздуха (датчик типа NTC10k), для управления фреоновым охладителем;

- Отключение вентиляции по сигналу «Пожар»

- Поддержка диспетчеризации (заложены сетевые переменные основных параметров, с протоколом связи RS-485/ModBus RTU);

- Переключение режимов Вентиляция/Нагрев как в автоматическом режиме, так и вручную;

- Сообщение об аварийных ситуациях и ошибках с текстовым выводом на дисплей;

- Недельный таймер;
