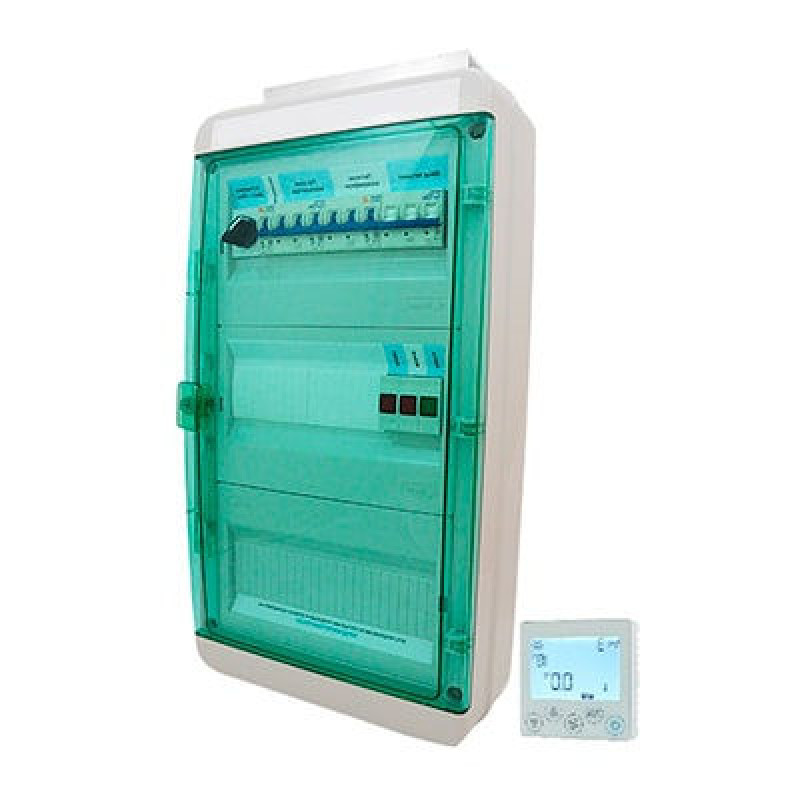

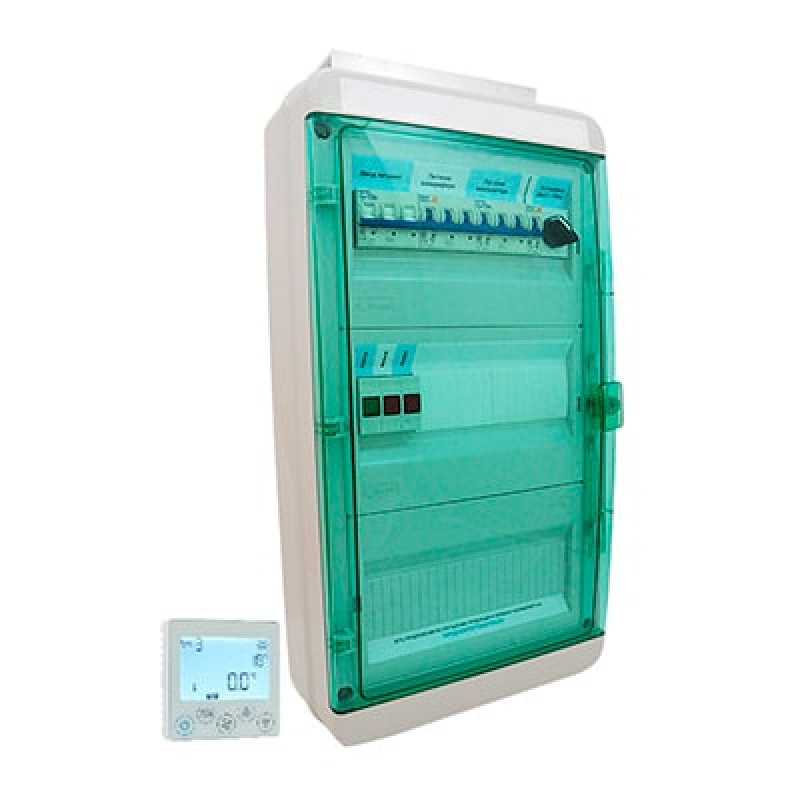

Щит управления вентиляцией с электрокалорифером ЩУВ Э3150-Ф1-ПН340 с wi-fi


  • Производитель:
  • Артикул:
    AVT20
  • Вентилятор:
    ~380В, до 4 кВт
  • Тип пуска вентилятора:
    прямой пуск
  • Габариты Ш х В х Г:
    300х554х153
  • Калорифер:
    электрический ~380В мощность до 15 кВт
  • Охладитель:
    фреоновый (1 ступень)
  • Контроллер с экраном:
    нет (только выносной пульт)
  • Управление по wi-fi:
    есть (при использовании панели Zentec Z031)
  • Автоматика:
    Zentec
Цену уточняйте
Доступно к заказу

Описание

Основные функции щита управления ЩУВ ЭН3150-Ф1-ПН340:

• Прямой пуск трехфазных вентиляторов (~380В) мощностью до 4кВт;

• Плавное управление трехфазным (~380В) электрическим нагревателем при помощи ШИМ (0-10В), мощностью до 15кВт;

• Управление приточной заслонкой (питание 220В с возвратной пружиной, или без возвратной пружины, но только 2-х позиционное управление);

• Управление фреоновым нагревателем (1 ступень) путем сигнала типа "сухой контакт";

• Контроль работы двигателя вентилятора (по датчику перепада давления);

• Контроль загрязнения фильтра (по датчику перепада давления);

• Измерение температуры наружного воздуха (датчик типа NTC10k);

• Измерение температуры приточного воздуха (датчик типа NTC10k);

• Внешний сигнал «Работа» (релейный выход);

• Поддержка диспетчеризации по протоколу ModBus RTU;

• Отключение вентиляции по сигналу «Пожар»

• Защита электрического нагревателя по встроенному в калорифер термоконтакту;

• Автоматическое отключение нагревателя при отказе вентилятора;

• Переключение режимов Вентиляция/Нагрев как в автоматическом режиме, так и вручную;

• Световая индикация (Работа, Фильтр, Авария);

• Настраиваемое время продувки электрического калорифера;

• Сообщения с выводом кода аварийной ситуации на выносной пульт Zentec Z031;

• Дневной и недельный таймер (при использовании панели Zentec Z031);

• Возможность управления установкой по Wi-Fi (при использовании панели Zentec Z031);

• Оборудование поставляется предварительно настроенным (необходимо только подключить);

Краткое описание алгоритмов:

• возможно многоточечное синхронное управление установкой. Два COM-порта позволяют управлять установкой любым способом. Например управление с АРМ диспетчера (SCADA) и с дистанционной панели управления Z031;

• поддержка любой системы диспетчеризации и визуализации. В программу заложены сетевые переменные основных параметров, необходимо только "обратиться" к ним по свободному COM-порту (RS-485/ModBus RTU);

• плавное управление мощностью нагрева от 0 % до 100 % позволяет точно поддерживать заданную уставку температуры;

• алгоритмы управления с режимами нагрева (Зима) и вентиляции (Лето) и возможностью автоматического перехода между ними по датчику температуры наружного воздуха;

• На панель выводятся коды аварий. В инструкции к шкафу описана расшифровка кода с пояснениями возможных причин возникновения и способов их устранения;

• защита установки от перегрева калорифера и переохлаждения приточного воздуха;

• выключение установки при включении пожарной сигнализации.
