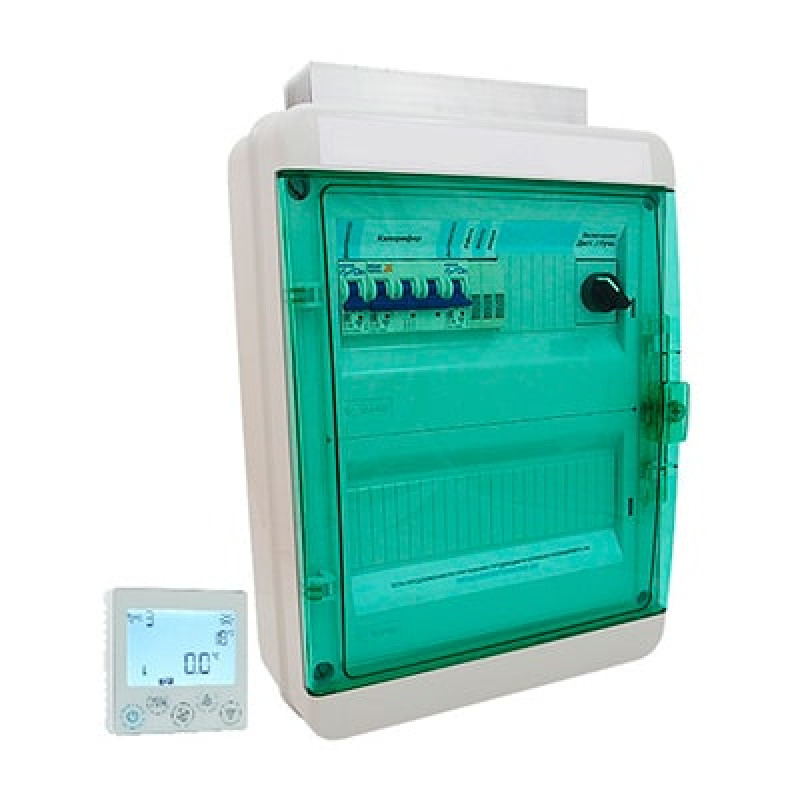

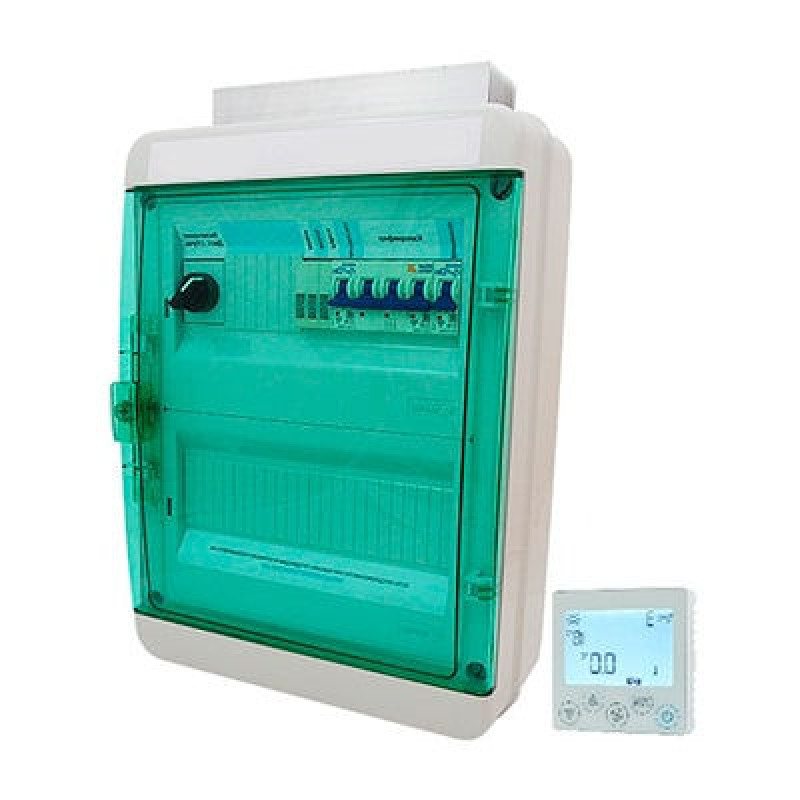

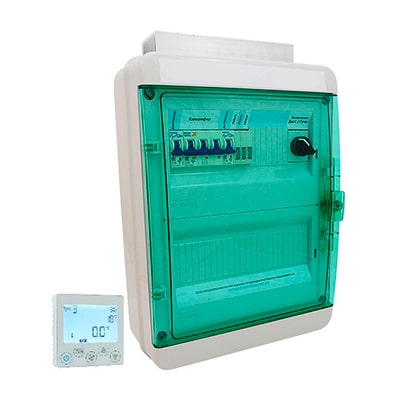

Щит управления вентиляцией с электрокалорифером ЩУВ Э3150-ПЧ122 с wi-fi

Основные функции щита управления ЩУВ-Э3150-ПЧ122:

• Предусмотрены силовые клеммы и выходные сигналы для управления однофазным преобразователем частоты вентилятора (~220В) мощностью до 2,2кВт (преобразователь частоты устанавливается отдельно и не входит в стоимость щита);
• Выходной сигнал типа «Сухой контакт» для разрешения на запуск преобразователя частоты
• Выход управляющего сигнала 0-10В на преобразователь частоты для регулировки скорости вращения вентилятора
• Плавное управление трехфазным (~380В) электрическим нагревателем при помощи ШИМ (0-10В), мощностью до 15кВт;
• Управление приточной заслонкой (питание 220В с возвратной пружиной, или без возвратной пружины, но только 2-х позиционное управление);
• Контроль работы двигателя вентилятора (по датчику перепада давления);
• Контроль загрязнения фильтра (по датчику перепада давления);
• Измерение температуры наружного воздуха (датчик типа NTC10k);
• Измерение температуры приточного воздуха (датчик типа NTC10k);
• Внешний сигнал «Работа» (релейный выход);
• Поддержка диспетчеризации по протоколу ModBus RTU;
• Отключение вентиляции по сигналу «Пожар»
• Защита электрического нагревателя по встроенному в калорифер термоконтакту;
• Автоматическое отключение нагревателя при отказе вентилятора;
• Переключение режимов Вентиляция/Нагрев как в автоматическом режиме, так и вручную;
• Световая индикация (Работа, Фильтр, Авария);
• Настраиваемое время продувки электрического калорифера;
• Сообщения с выводом кода аварийной ситуации на выносной пульт Zentec Z031;
• Дневной и недельный таймер (при использовании панели Zentec Z031);
• Возможность управления установкой по Wi-Fi (при использовании панели Zentec Z031);
• Оборудование поставляется предварительно настроенным (необходимо только подключить);

Краткое описание алгоритмов:

• возможно многоточечное синхронное управление установкой. Два COM-порта позволяют управлять установкой любым способом. Например управление с АРМ диспетчера (SCADA) и с дистанционной панели управления Z031;
• поддержка любой системы диспетчеризации и визуализации. В программу заложены сетевые переменные основных параметров, необходимо только "обратиться" к ним по свободному COM-порту (RS-485/ModBus RTU);
• плавное управление мощностью нагрева от 0 % до 100 % позволяет максимально точно поддерживать заданную уставку температуры;
• индивидуальное управление с помощью пульта дистанционного управления с ЖК дисплеем с белой подсветкой. При этом доступен широкий набор конфигурируемых параметров, которые позволяют индивидуально настроить работу каждой установки;
• современные алгоритмы управления в режиме нагрева (Зима) и вентиляции (Лето) с возможностью автоматического перехода между ними по датчику температуры наружного воздуха;
• На панель выводятся коды аварий. В инструкции к шкафу описана расшифровка кода с пояснениями возможных причин возникновения и способов их устранения;
• защита установки от перегрева калорифера и переохлаждения приточного воздуха;
• если условия работы нагревателя неблагоприятны (слишком низкая температура наружного воздуха), то будет вырабатываться уменьшающее воздействие на пользовательскую скорость до тех пор, пока условия работы нагревателя не нормализуются. Если в процессе работы не будет достигнута температурная уставка при минимально возможной скорости ЭД приточного вентилятора и полной мощности нагревателя, то через 250 сек будет сформирован аварийный сигнал, указывающий на неисправность теплообменника.
