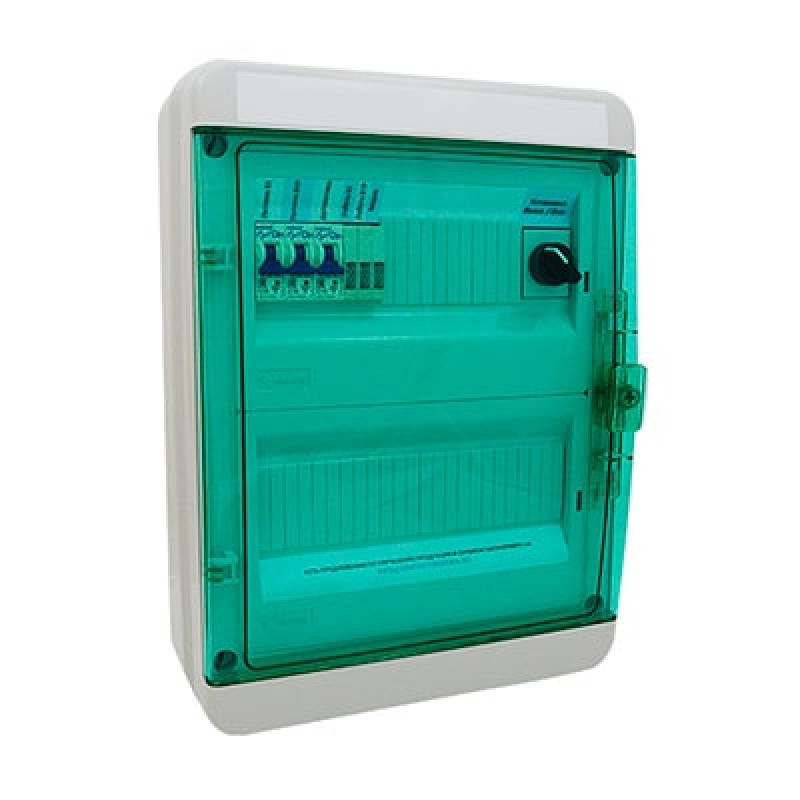

Щит управления вентилятором с резервом ЩУВ 7 (1ф)

Основные функции щита управления вентилятором с резервом ЩУВ 7 (однофазный):

• прямой пуск однофазных вентиляторов (~220В) мощностью до 2,2кВт;
• защита двигателя вентилятора с биметаллическими термоконтактами;
• индикация режимов «Работа», «Авария»;
• возможность управления пуском и остановом с выносного пульта или интеграцией в общую систему управления вентиляцией;
• управление приводом воздушной заслонки (питание привода 220 В, с и без возвратной пружины);
• отключение вентилятора НЗ контактом пожарной сигнализации;
• управление резервным вентилятором, по графику наработки часов (указать при заказе) и по аварии основного;
• контроль состояния вентиляторов через реле перепада давления, которые контролируют наличие напора воздуха после вентиляторов;
• пуск и останов вентилятора по месту с помощью переключателя на лицевой панели щита (шкафа) управления;
• пуск и останов вентилятора дистанционно замыканием/размыканием внешних безпотенциальных ("сухих") контактов;
• возможность подключения частотного регулятора (безпотенциальный сигнал "В работе" для внешнего использования, например для сигнала на пуск внешних регуляторов скорости (ПЧ и т.п.);

Общие моменты по работе щита управления вентиляцией:

• термоконтакты двигателя могут отсутствовать, если их нет, устанавливается перемычка между клеммами для термоконтактов;
• если после запуска в течение 30 секунд не сработает реле перепада давления на запущенном вентиляторе, автоматически подается питание на резервный вентилятор;
• при срабатывании термоконтакта (перегрев обмоток двигателя) или автоматического выключателя (перегрузка по току) - вентилятор отключается, осуществляется запуск резервного вентилятора;
