Эконом 300, 600, 900, 1500

Назначение, конструкция и принцип работы

Приточная вентиляционная установка Эконом (ПВУ Эконом) предназначена для выполнения следующих функций:

• Подача в обслуживаемые помещения свежего приточного воздуха;
• Подогрев холодного воздуха до заданной температуры с помощью водяного калорифера.

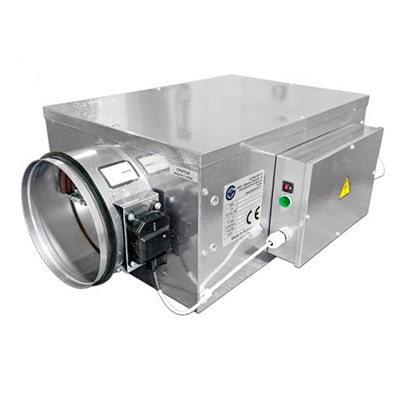

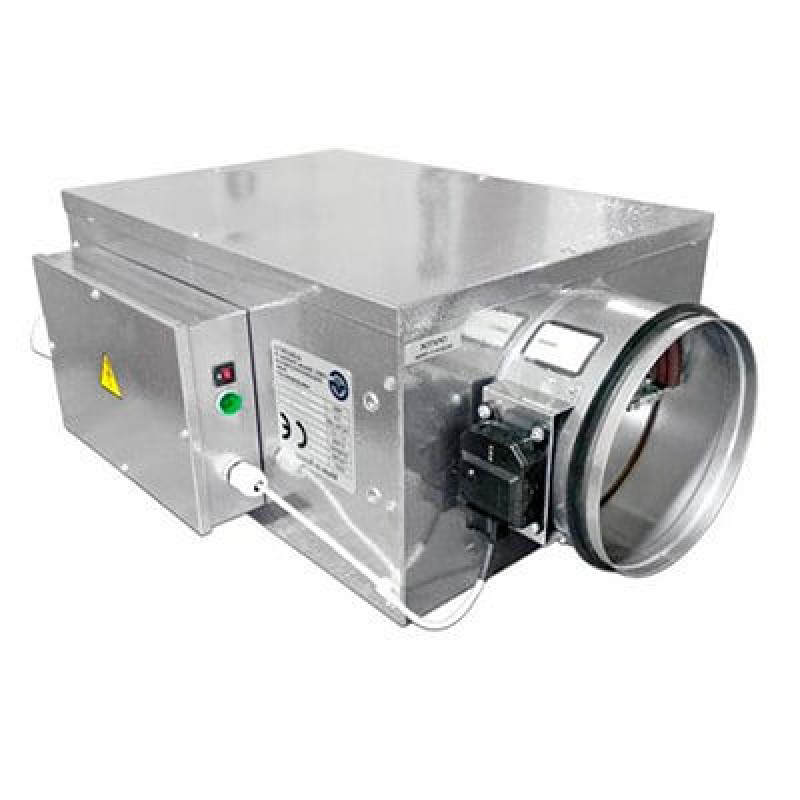

Конструктивно установка представляет собой единый теплоизолированный блок, изготовленный из оцинкованной стали и окрашенный методом порошкового напыления. Внутри установки расположен центробежный вентилятор двухстороннего всасывания и пластинчатый медно-алюминиевый теплообменник.

Приточная установка работает под управлением микроконтроллера, который осуществляет опрос температурных, и контроль состояния технологических датчиков, выдачу управляющих сигналов для исполнительных устройств (вентилятора, воздушного клапана и др.)

Установка снабжена механическим регулятором температуры приточного воздуха и воздушной поворотной заслонкой с электрическим приводом.

Главной особенностью установок Эконом, которая делает их поистине уникальными, это то, что обладая всеми атрибутами полноценной приточной установки с водяным калорифером, они не требуют использования дорогостоящего водяного насоса, регулировочного водяного вентиля с приводом, и водяной обвязки.

Эконом способны работать практически с самотечными системами отопления (перепад между входным и выходным патрубком установки 0,1-0,2 бар).

Установка определяет, какую температуру воздуха на притоке в помещение установил пользователь, и в случае невозможности поддержания этой температуры на скорости, установленной пользователем (низкая температура воды или сильные морозы), автоматически переходит на пониженную скорость, вплоть до минимальной. Затем, когда условия изменятся, Econom вернется на скорость, установленную пользователем.

Еще одна особенность приточных установок Эконом  – это простота и удобство монтажа. Монтаж заключается в подвешивании установки к потолку на четырех монтажных лентах или шпильках, затем подводится вода двумя трубами от вашей системы отопления, потом останется только подсоединить воздуховоды, вставить вилку в розетку - и все, установка готова к работе.

Технические характеристики

*-N-нейтральный провод, РЕ – провод заземления.

Допустимые значения температуры воздуха, поступающего в установку

Температурные условия, при которых приточные установки модельного ряда «Эконом» способны прогреть воздух с улицы до +20 C при минимальном уровне вентиляции в режиме свободного напора. Давление между входным и выходным патрубками 0,02 бар.
