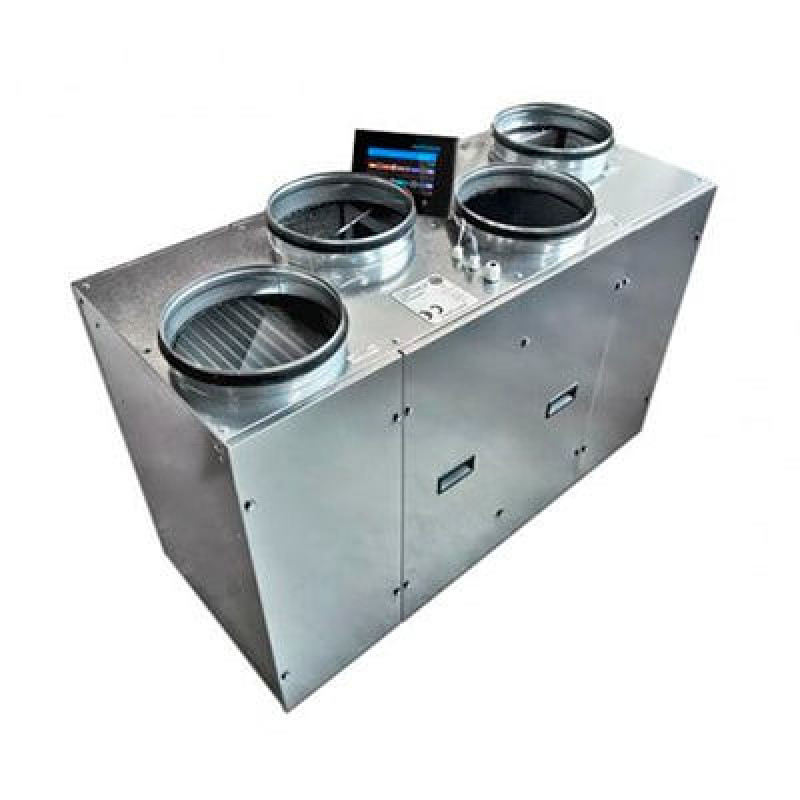

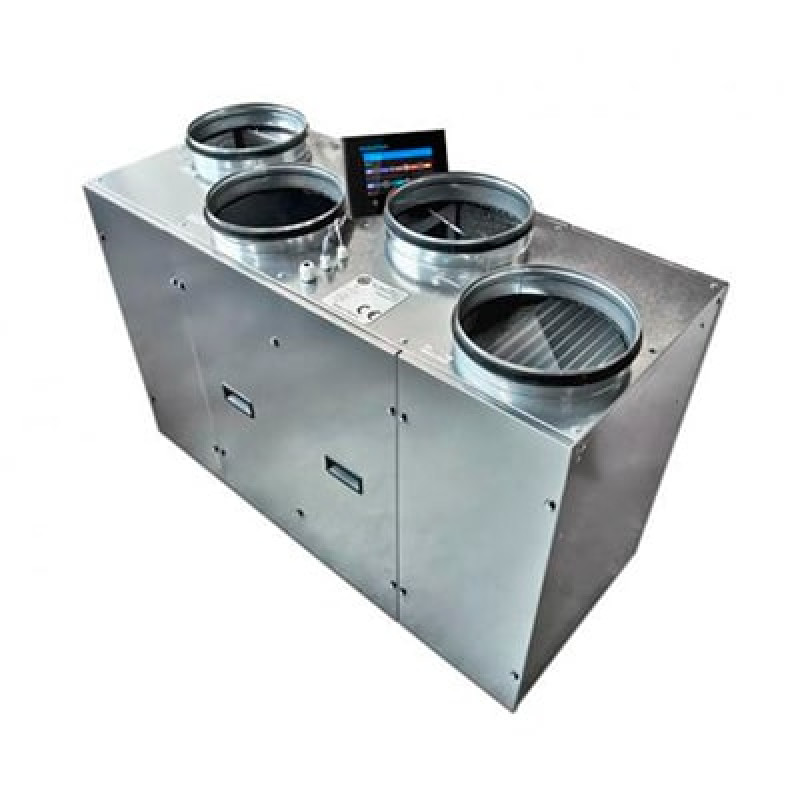

Климат Vi 035, Vi 038

Климат Vi 035, Vi 038

  • Производитель:
    АирВэй
  • Артикул:
    KY6
Цену уточняйте
Доступно к заказу
Сделать заказ

Описание

НАЗНАЧЕНИЕ И ПРИНЦИП РАБОТЫ

Приточно-вытяжные многофункциональные вентиляционные установки «Климат Vi 035, Vi 038» предназначены для выполнения следующих функций: ​​ ​​

• возможность использования ПВВУ в режиме 100% свежего воздуха, рециркуляции или в смешанном режиме (опция);
• очистка вытяжного воздуха от пыли и аэрозолей (класс очистки G4-G7);
• очистка приточного воздуха от пыли и аэрозолей (класс очистки G4-G7);
• охлаждение приточного воздуха с помощью встроенного реверсивного теплового насоса;
• осушение приточного воздуха;
• подогрев приточного воздуха с помощью встроенного реверсивного теплового насоса, работающего в режиме рекуператора;
• дополнительный подогрев приточного воздуха с помощью дополнительных блоков ТЭН или водяного калорифера (опция).

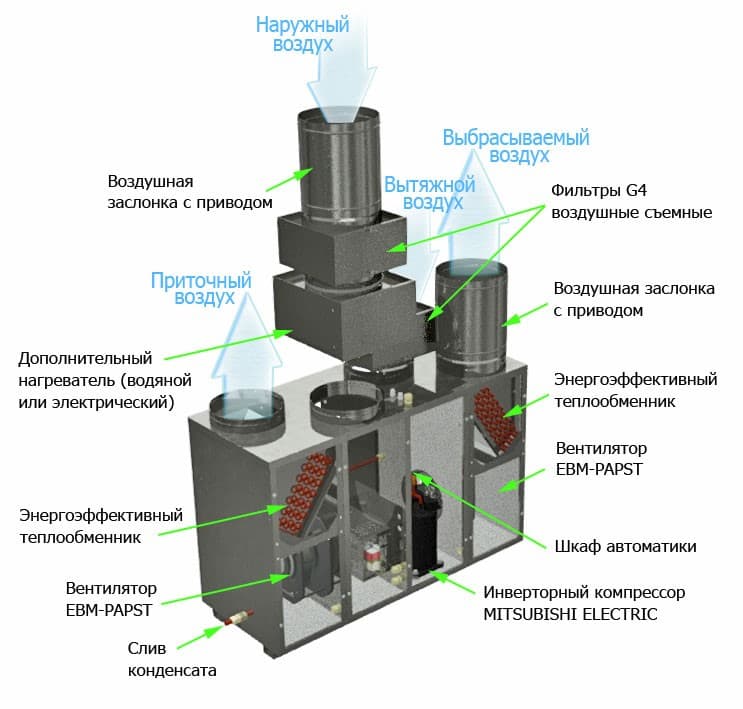

СХЕМА РАБОТЫ Климат Vi 035, Vi 038



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование параметра
Единица измерения Климат Vi 035, Vi 038
Производительность по воздуху
Номинальная Расход воздуха/ давление м3/час /Па 1600 /150
Расход воздуха л/с 444
Максимальная Расход воздуха м3/час 1800
Расход воздуха л/с 500
Охлаждение приточного воздуха
кВт 1,55-9,44
Btu/ч 5288-32209
Холодильная мощность (1) USTR 0,44- 2,68
Подогрев приточного воздуха
кВт 2,16-10,88
Btu/ч 7369-37122
Тепловая мощность (2) USTR 0,61-3,09
Коэффициенты энергоэффективности
COP 2,29- 5,75
EER 2,07 - 3,15
Потребляемая мощность компрессорами
Режим «охлаждение» кВт 0,61-2,42
Режим «нагрев» кВт 0,52-1,26
Номинальное потребление кВт 1,14
Потребляемая мощность вентиляторами
Максимальная кВт 0,63
Минимальная кВт 0,05
Мощность дополнительного нагрева (3)
Электрическими нагревателя- ми (ТЭНами) Максимальная кВт 6 (3ф) (6)
Калорифером (горячая вода 90/70 °С)
 Номинальная (4) кВт 24
Максимальная (5) кВт 27
Габаритные размеры
Высота
мм
802
(без дополнительных блоков)
Ширина мм 524
Длина мм 1392
Производительность по воздуху
Номинальная
 Расход воздуха/ давление м3/час /Па 1600 /150
Расход воздуха л/с 444
Максимальная
 Расход воздуха м3/час 1800
Расход воздуха л/с 500
Охлаждение приточного воздуха
Холодильная мощность (1)
 кВт 1,55-9,44
Btu/ч 5288-32209
USTR 0,44- 2,68
Подогрев приточного воздуха
Тепловая мощность (2)
 кВт 2,16-10,88
Btu/ч 7369-37122
USTR 0,61-3,09
Коэффициенты энергоэффективности
COP 2,29- 5,75
EER 2,07 - 3,15
Потребляемая мощность компрессорами
Режим «охлаждение» кВт 0,61-2,42
Режим «нагрев» кВт 0,52-1,26
Номинальное потребление кВт 1,14
Потребляемая мощность вентиляторами
Максимальная кВт 0,63
Минимальная кВт 0,05
Мощность дополнительного нагрева (3)
Электрическими нагревателя- ми (ТЭНами) Максимальная кВт 6 (3ф) (6)
Калорифером (горячая вода 90/70 °С)
 Номинальная (4) кВт 24
Максимальная (5) кВт 27
Габаритные размеры
Высота
(без дополнительных блоков)		 мм 802
Ширина мм 524
Длина мм 1392
Масса установки
(без дополнительных блоков)		 кг 93
Присоединительные размеры мм 315
Диаметр выхода слива конденсата мм 16
Общая потребляемая мощность
Установка с дополнитель- ным электрическим нагре- вателем
 При работе на нагрев (с учетом ТЭН) кВт 7,89
При работе на охлаждение кВт 3,05
Установка с дополнитель- ным водяным нагревателем
 При работе на нагрев кВт 1,89
При работе на охлаждение кВт 3,05
Фреон (R410A) гр 1500
Количество конденсата (при 25 оС, 70 % отн. влажн.) л/ч 5,5
Уровень шума через корпус на расстоянии 1 м не более db (A) (7) db (A) 48
Электропитание установки 220В (1ф)
Класс фильтрации воздушных фильтров G4
Степень защиты оболочки IP 44
Тип используемых вентиляторов EC-двигатель
Управление установкой Автоматическое микропроцессорное через пульт с ЖКИ дисплеем
(1) – При t нар. 28 °С 70 % отн.влажн. или 23.7 °С мокр.терм. и tвнутр. 22 °С.
(2) – При t нар. -15 °С и 20 °С и 40 % отн.влаж. внутреннего воздуха.
(3) – В комплект поставки входит дополнительный нагреватель на выбор (водяной либо электрический).
(4) - При номинальной производительности и t нар. -25 °С , t притока 20 °С; без учета работы теплового насоса.
(5) – При максимальной производительности и t нар. -25 °С, t притока 20 °С; без учета работы теплового насоса.
(6) – 1ф под заказ.
(7) – При размещении под фальш-потолком или применении дополнительных мер по шумоглушению.
(8) – При t нар. -10°С*
* – С правом на технические изменения.
** – Все расчеты произведены при номинальной производительности.
*** –Для уменьшения риска размораживания водяных кал
