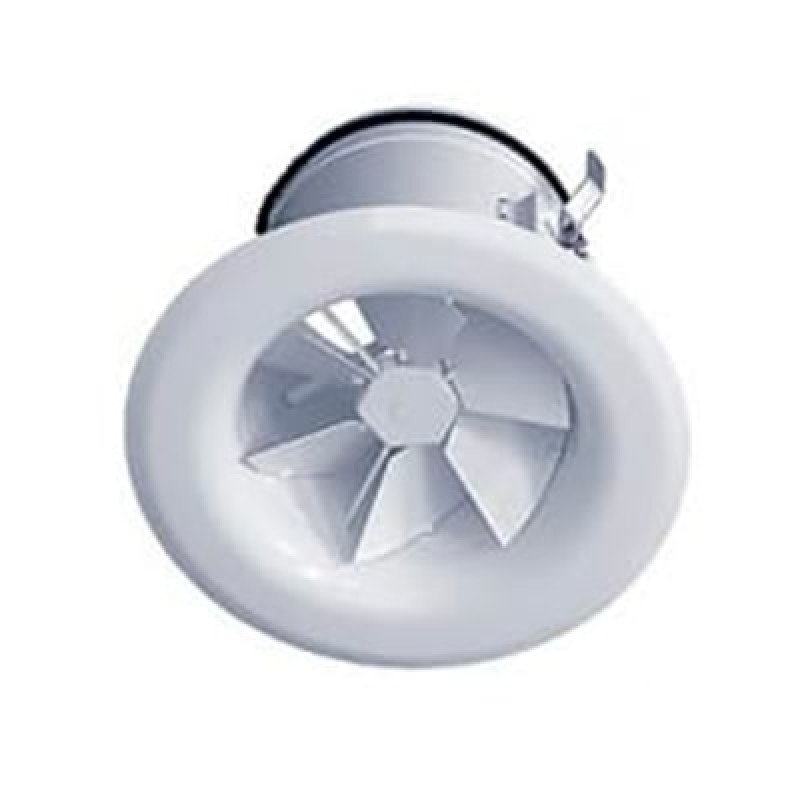

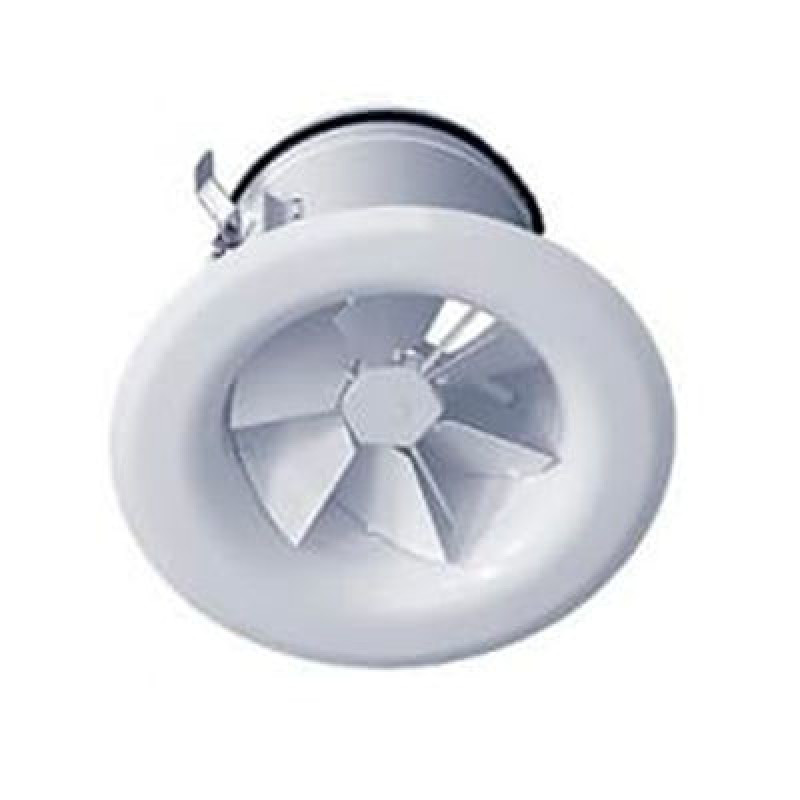

Диффузор вихревой с поворотными лопатками

Диффузор вихревой с поворотными лопатками и с круглой панелью формируют закрученную струю с высокой смешивающейся способностью, что позволяет обеспечить подачу воздуха с большим температурным перепадом и получить при этом равномерное распределение температуры в обслуживаемой зоне.

  • Производитель:
    АирВэй
  • Артикул:
    VR153
Цену уточняйте
Доступно к заказу
Сделать заказ

Описание

Конструкция

Вихревые диффузоры состоят из корпуса с подводящим патрубком, внутри которого расположен блок лопаток с регулируемым углом наклона. Угол наклона лопаток диффузора изменяется с помощью возвратно-поступательного перемещения рычажного механизма, осуществляющего синхронный поворот лопаток вокруг своих осей от α=0° до α=50° относительно направления потока воздуха. Изменением угла наклона лопаток достигается формирование одного из трёх видов воздушных струй: дальнобойной компактной (α=0°), закрученной конической смыкающейся (α=30°) и веерной настилающейся (α=50°).

Покрытие

Порошковое покрытие любой цвет.

Размер

Диффузоры выпускаются в четырех исполнениях:
- Диффузор с ручным регулированием;
- Диффузор с электроприводом (2-х позиционное управление: 30°/50° (заводская настройка) или 0°/50°);
- Диффузор с электроприводом (3-х позиционное управление: 0°/30°/50°);
- Диффузор с электроприводом (пропорциональное управление 0...10 В).

Монтаж

Диффузоры устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки, при этом обеспечивается настилание горизонтальной струи на потолок. Монтаж к воздуховоду осуществляется с помощью самонарезающих винтов. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.
