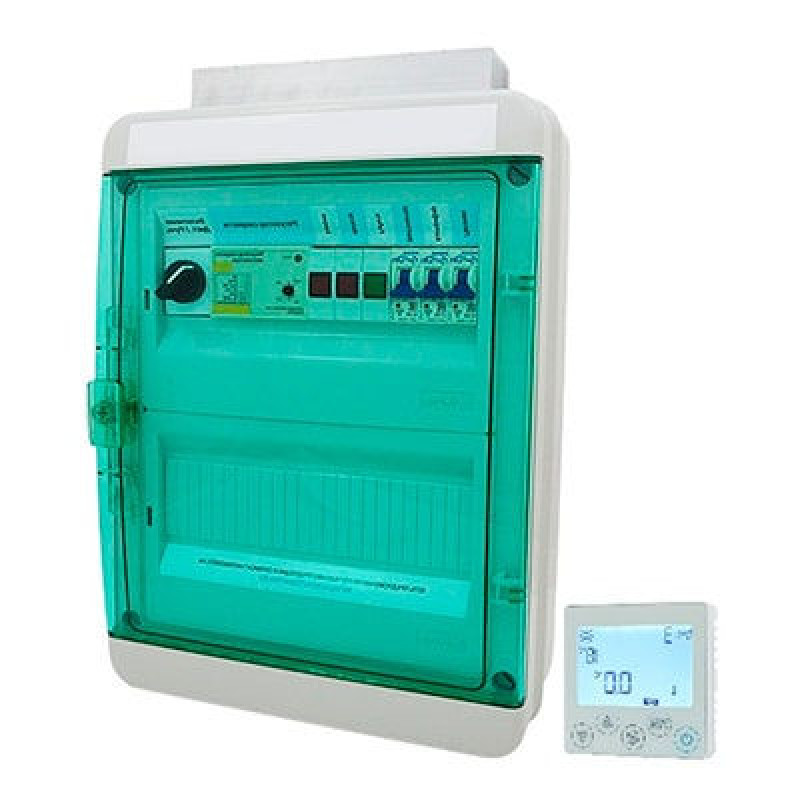

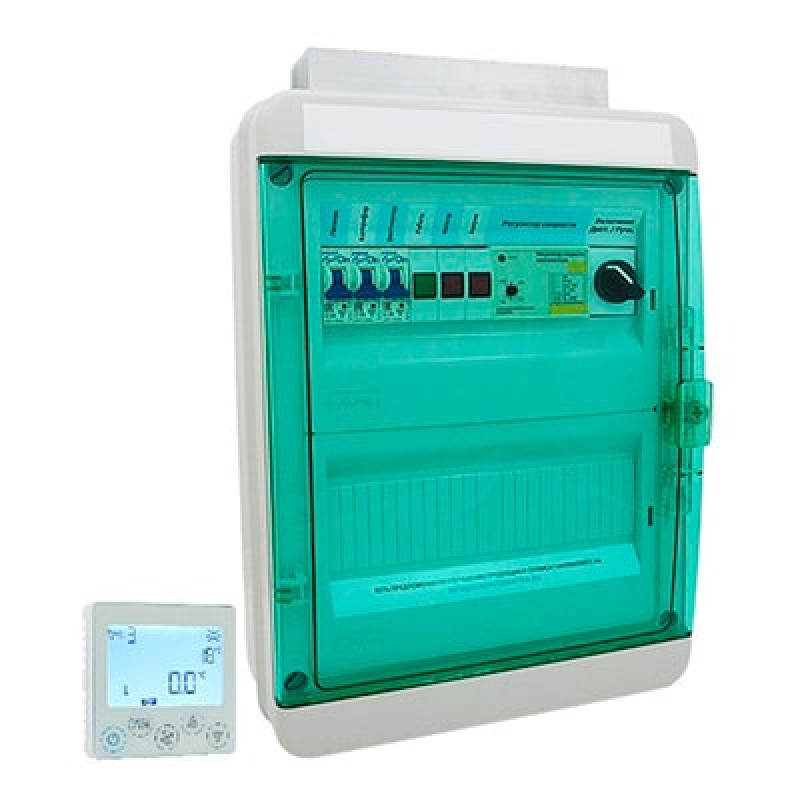

Щит управления вентиляцией с электрокалорифером ЩУВ Э130-ПН115 с wi-fi


  • Производитель:
    АирВэй
  • Артикул:
    AVT13
  • Вентилятор:
    ~220В, до 1,5 кВт
  • Тип пуска вентилятора:
    прямой
  • Корпус:
    пластик, ip65
  • Габариты Ш х В х Г:
    300х404х153
  • Калорифер:
    электрический, ~220В мощность до 3 кВт
  • Тип управления трехходовым клапаном:
    плавное 0-10В
  • Охладитель:
    нет
  • Контроллер с экраном:
    нет (только выносной пульт)
  • Управление по wi-fi:
    есть (при использовании панели Zentec Z031)
  • Автоматика:
    Zentec
Цену уточняйте
Доступно к заказу
Сделать заказ

Описание

Основные функции щита управления ЩУВ-Э130-ПН115:

• Прямой пуск однофазных вентиляторов (~220В) мощностью до 1,5кВт;
• Плавное управление однофазным (~220В) электрическим нагревателем при помощи ШИМ (0-10В), мощностью до 3кВт;
• Управление приточной заслонкой (питание 220В с возвратной пружиной, или без возвратной пружины, но только 2-х позиционное управление);
• Контроль работы двигателя вентилятора (по датчику перепада давления);
• Контроль загрязнения фильтра (по датчику перепада давления);
• Измерение температуры наружного воздуха (датчик типа NTC10k);
• Измерение температуры приточного воздуха (датчик типа NTC10k);
• Внешний сигнал «Работа» (релейный выход);
• Поддержка диспетчеризации по протоколу ModBus RTU;
• Отключение вентиляции по сигналу «Пожар»
• Защита электрического нагревателя по встроенному в калорифер термоконтакту;
• Автоматическое отключение нагревателя при отказе вентилятора;
• Переключение режимов Вентиляция/Нагрев как в автоматическом режиме, так и вручную;
• Световая индикация (Работа, Фильтр, Авария);
• Настраиваемое время продувки электрического калорифера;
• Сообщения с выводом кода аварийной ситуации на выносной пульт Zentec Z031;
• Дневной и недельный таймер (при использовании панели Zentec Z031);
• Возможность управления установкой по Wi-Fi (при использовании панели Zentec Z031);
• Оборудование поставляется предварительно настроенным (необходимо только подключить);

Краткое описание алгоритмов:

• возможно многоточечное синхронное управление установкой. Два COM-порта позволяют управлять установкой любым способом. Например управление с АРМ диспетчера (SCADA) и с дистанционной панели управления Z031;
• поддержка любой системы диспетчеризации и визуализации. В программу заложены сетевые переменные основных параметров, необходимо только "обратиться" к ним по свободному COM-порту (RS-485/ModBus RTU);
• плавное управление мощностью нагрева от 0 % до 100 % позволяет точно поддерживать заданную уставку температуры;
• алгоритмы управления в режиме нагрева (Зима) и вентиляции (Лето) с возможностью автоматического перехода между ними по датчику температуры наружного воздуха;
• На панель выводятся коды аварий. В инструкции к шкафу описана расшифровка кода с пояснениями возможных причин возникновения и способов их устранения;
• защита установки от перегрева калорифера и переохлаждения приточного воздуха;
